Membrankupplung

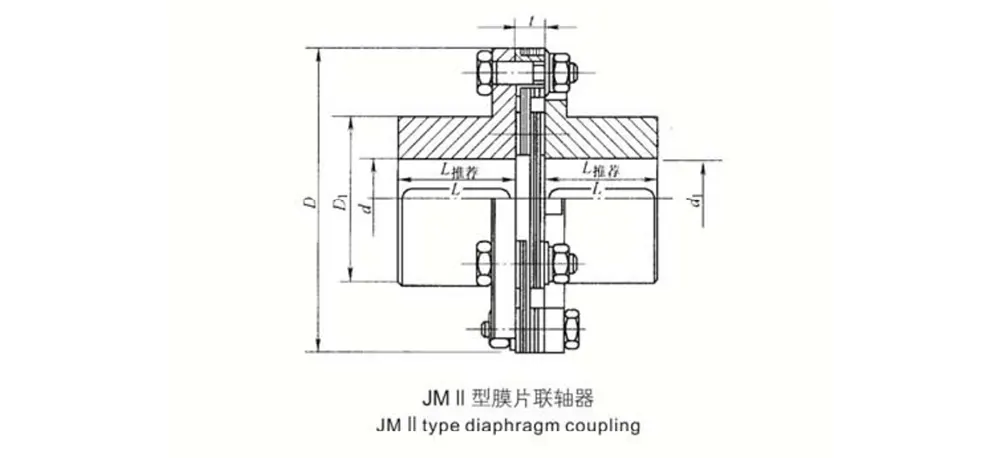

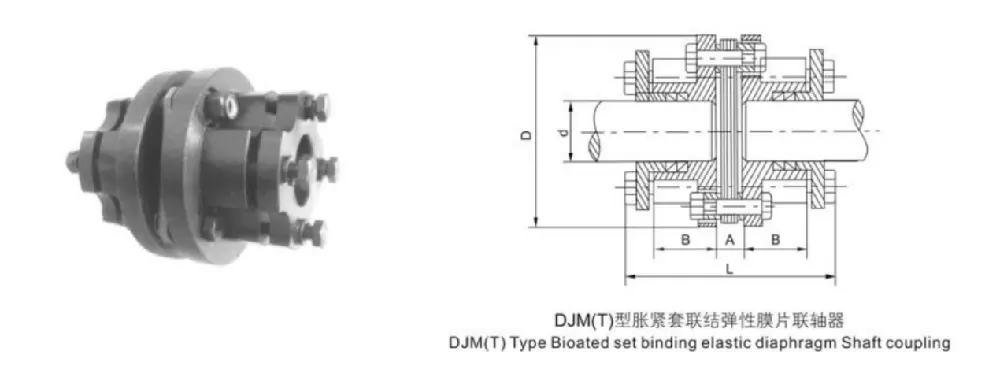

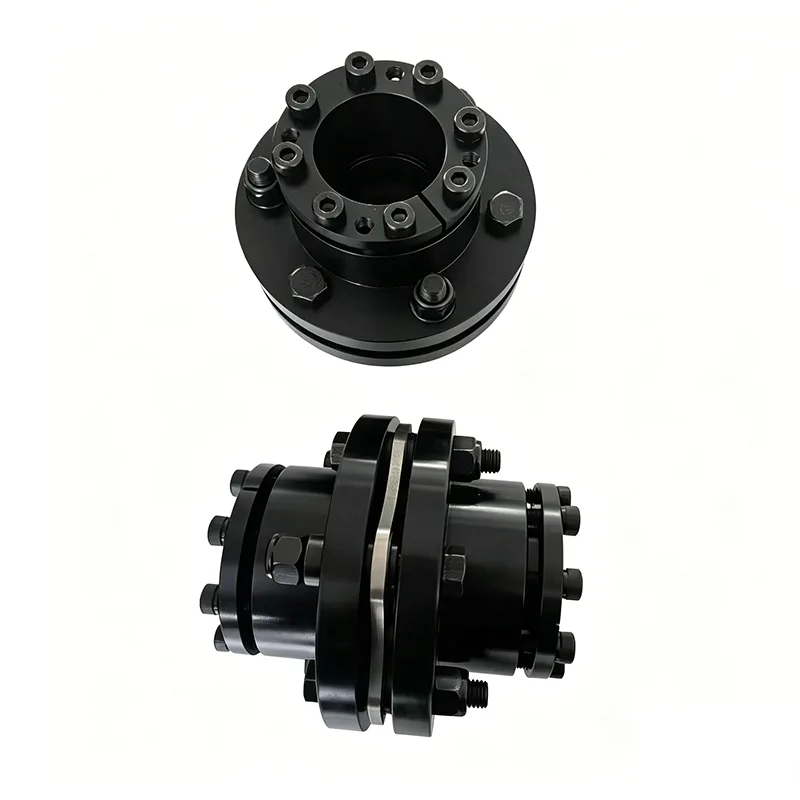

Unsere Membrankupplungen bestehen aus mehreren Sätzen dünner Edelstahlmembranen (zusammengestapelt, erhältlich in Verbindungsausführung und einteiliger Konfiguration), die abwechselnd an den beiden Kupplungsnaben verschraubt werden. Sie gleichen die relative Verschiebung zwischen zwei Wellen durch die elastische Verformung der Membranen aus. Dank ihrer schmiermittelfreien Konstruktion, kompakten Bauweise, hohen Festigkeit und Korrosionsbeständigkeit eignen sich diese Kupplungen für eine Vielzahl rauer Betriebsbedingungen; Darüber hinaus sind sie wartungsfreundlicher als Zahnkupplungen und erfreuen sich einer breiten Anwendung.

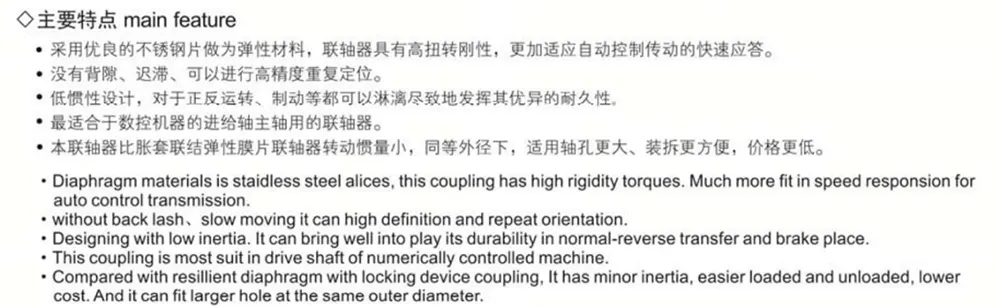

Produktmerkmale

Die Membrankupplung gleicht die relative Verschiebung zwischen zwei verbundenen Wellen durch die elastische Verformung ihrer Membranen aus. Es handelt sich um eine leistungsstarke, flexible Kupplung mit metallischen elastischen Elementen. Zu den Hauptmerkmalen gehören: keine Schmierung erforderlich; eine kompakte Struktur; hohe Festigkeit; eine lange Lebensdauer; kein Rotationsspiel; und Immunität gegenüber den Auswirkungen von Temperaturschwankungen und Ölverschmutzung. Darüber hinaus weist es eine hervorragende Beständigkeit gegen Säuren, Laugen und allgemeine Korrosion auf und eignet sich daher ideal für Wellenübertragungssysteme, die in Umgebungen betrieben werden, die durch hohe Temperaturen, hohe Drehzahlen oder das Vorhandensein korrosiver Medien gekennzeichnet sind.

Anwendungsszenarien

Die Membrankupplung ist weit verbreitet für Wellenübertragungssysteme in einer Vielzahl mechanischer Geräte. Dazu gehören Wasserpumpen (insbesondere Hochleistungs- und Chemiepumpen), Ventilatoren (insbesondere Hochgeschwindigkeitsmodelle), Kompressoren, hydraulische Maschinen, Erdölmaschinen, Druckmaschinen, Textilmaschinen, chemische Maschinen, Bergbaumaschinen, metallurgische Maschinen und Luft- und Raumfahrtanwendungen (z. B. Hubschrauber). Es wird auch in Hochgeschwindigkeits-Kraftübertragungssystemen für Seeschiffe, Dampfturbinen, kolbengetriebenen Kraftmaschinen, Kettenfahrzeugen und mechanischen Hochgeschwindigkeits-Hochleistungsübertragungssystemen für Generatorsätze eingesetzt. Nach dem dynamischen Auswuchten hat sich der Einsatz in Hochgeschwindigkeits-Getriebewellensystemen zu einer gängigen und etablierten Praxis entwickelt.

Produktvorteile

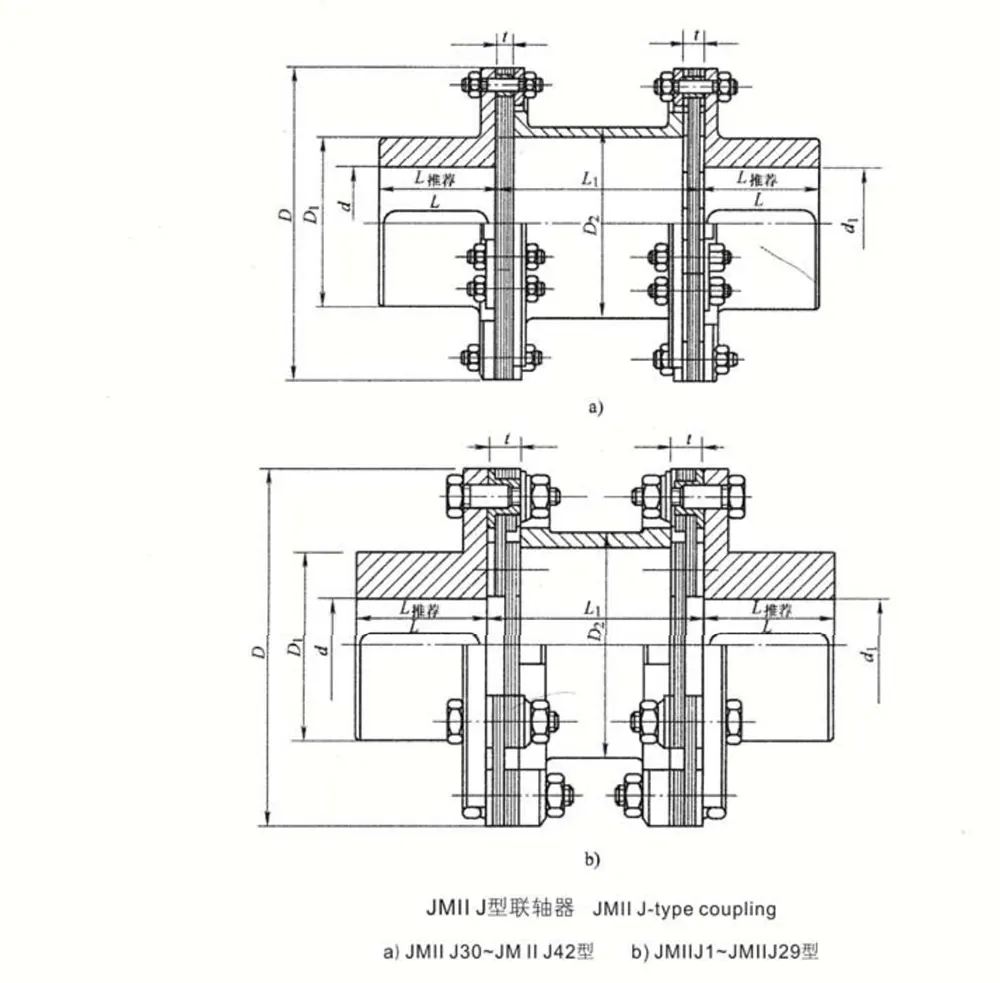

Im Vergleich zu herkömmlichen Zahnkupplungen eliminiert die Membrankupplung das relative Gleiten zwischen Komponenten. Folglich erfordert es keine Schmierung oder Abdichtung, arbeitet geräuschlos, erfordert praktisch keine Wartung und ist relativ einfach herzustellen; Es kann in vielen Anwendungen effektiv als Ersatz für Zahnkupplungen dienen. In praktischen technischen Anwendungen wird im Allgemeinen die Konstruktion mit einer Zwischenwelle bevorzugt, da diese Konfiguration die Fähigkeit der Kupplung, axiale und radiale Fehlausrichtungen zwischen den beiden verbundenen Wellen auszugleichen, erheblich verbessert.

Hinweise:

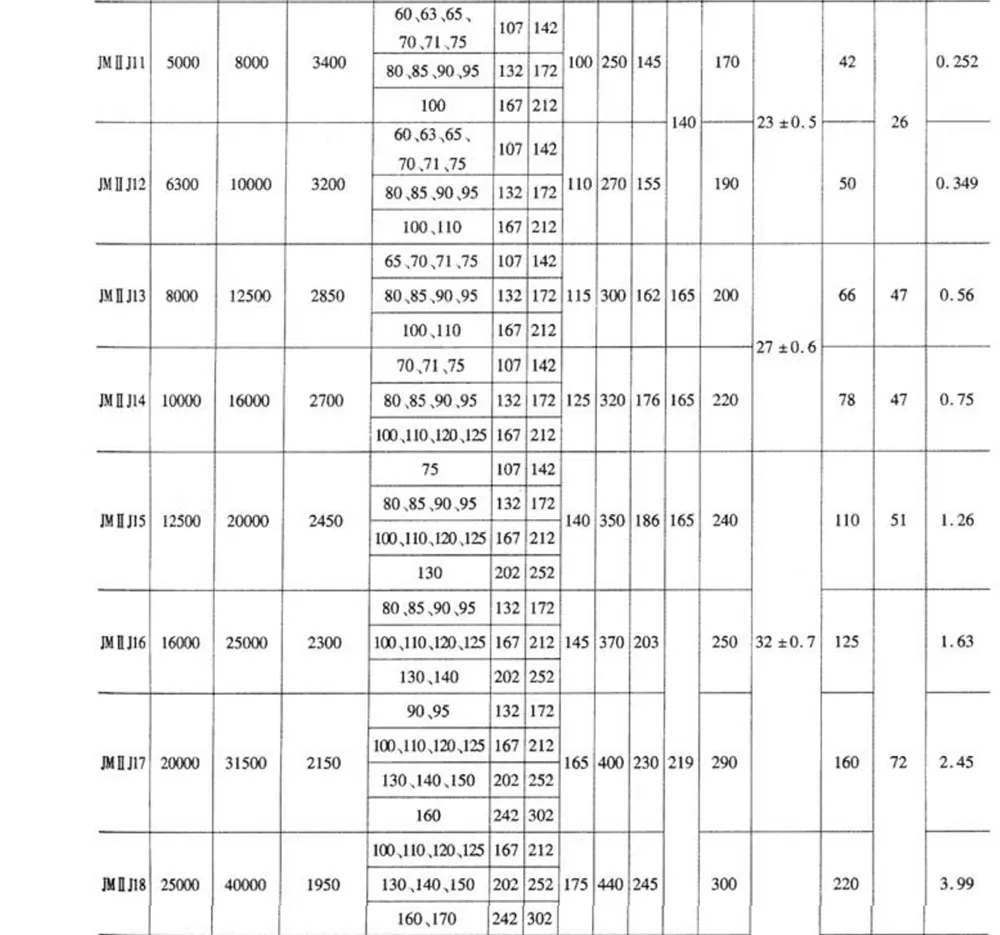

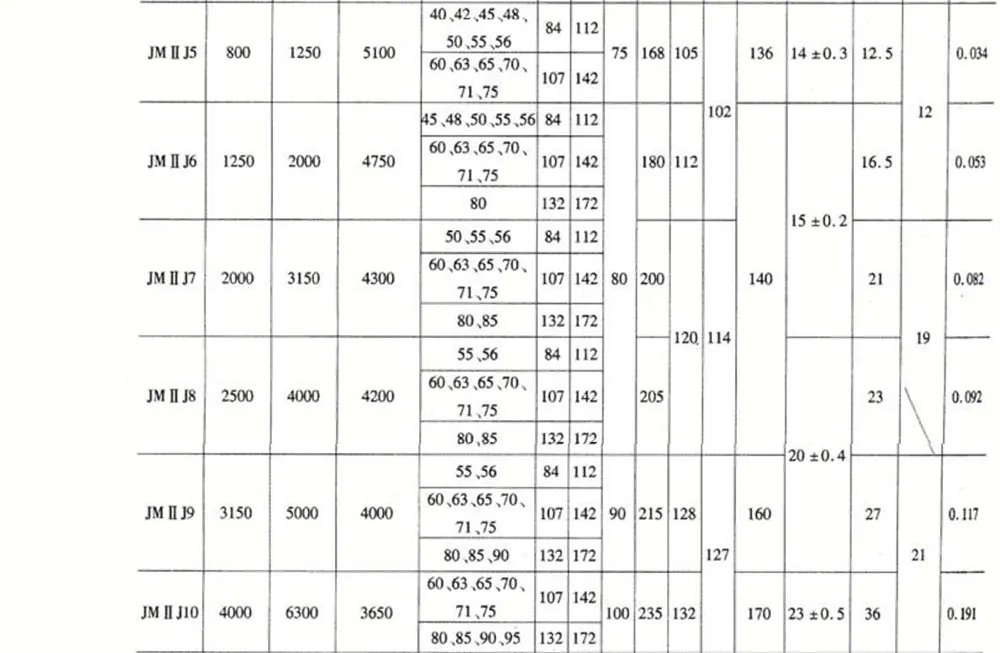

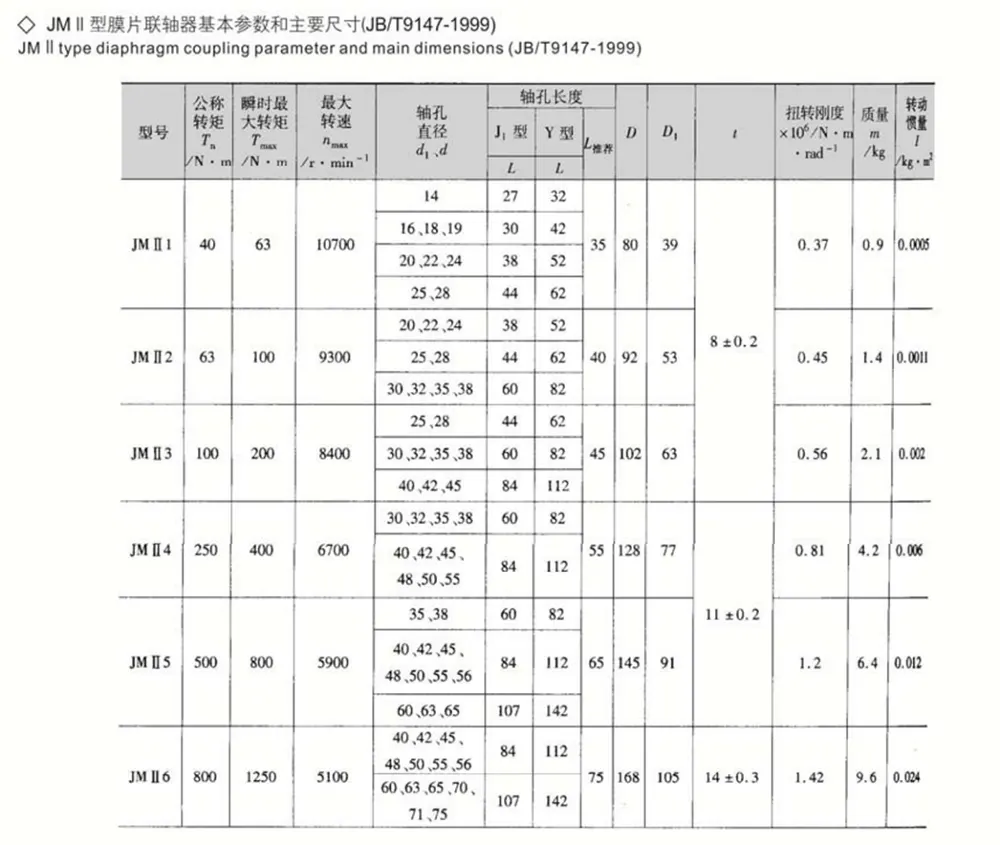

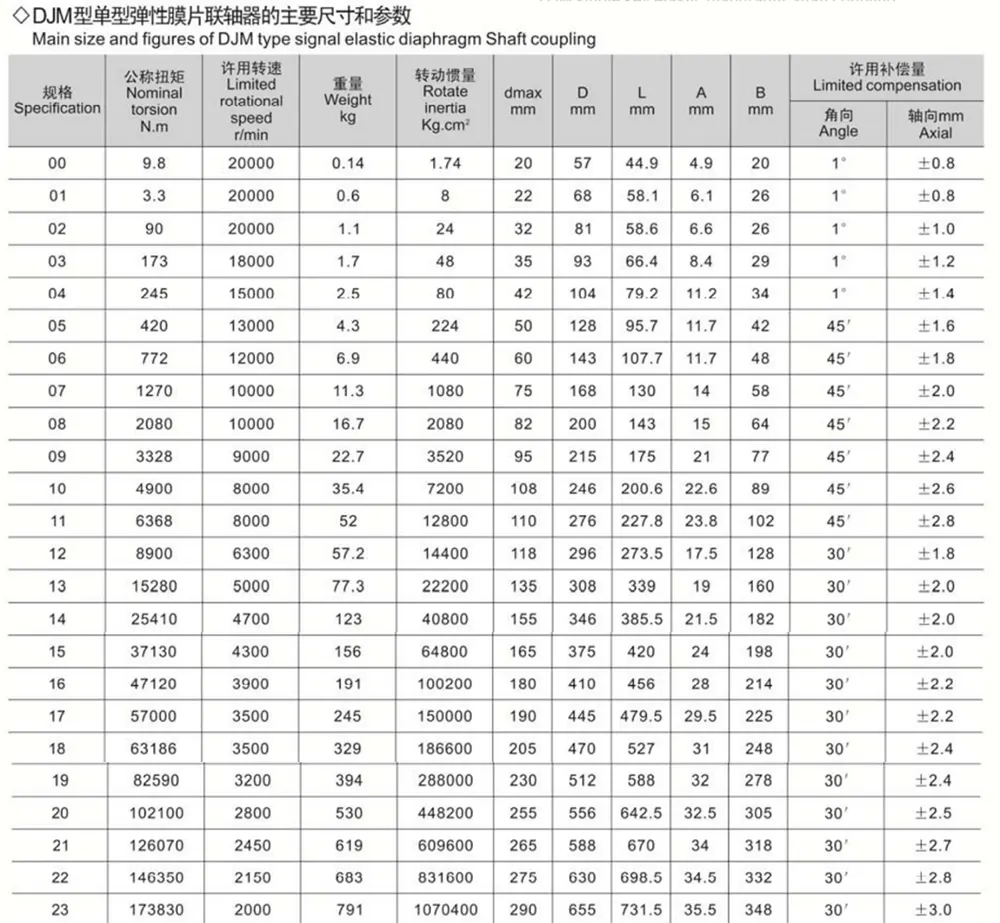

1.  Die empfohlene Bohrungslänge Lrec wird zur Auswahl bevorzugt.

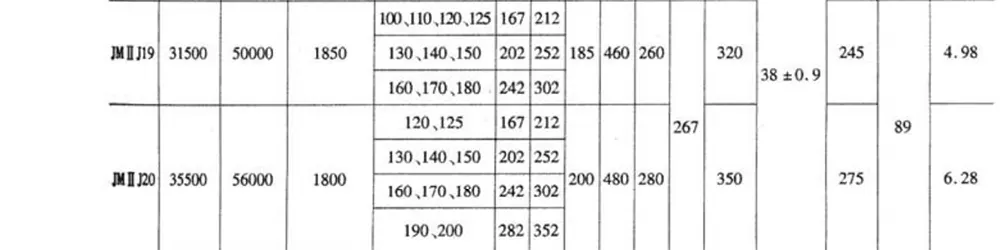

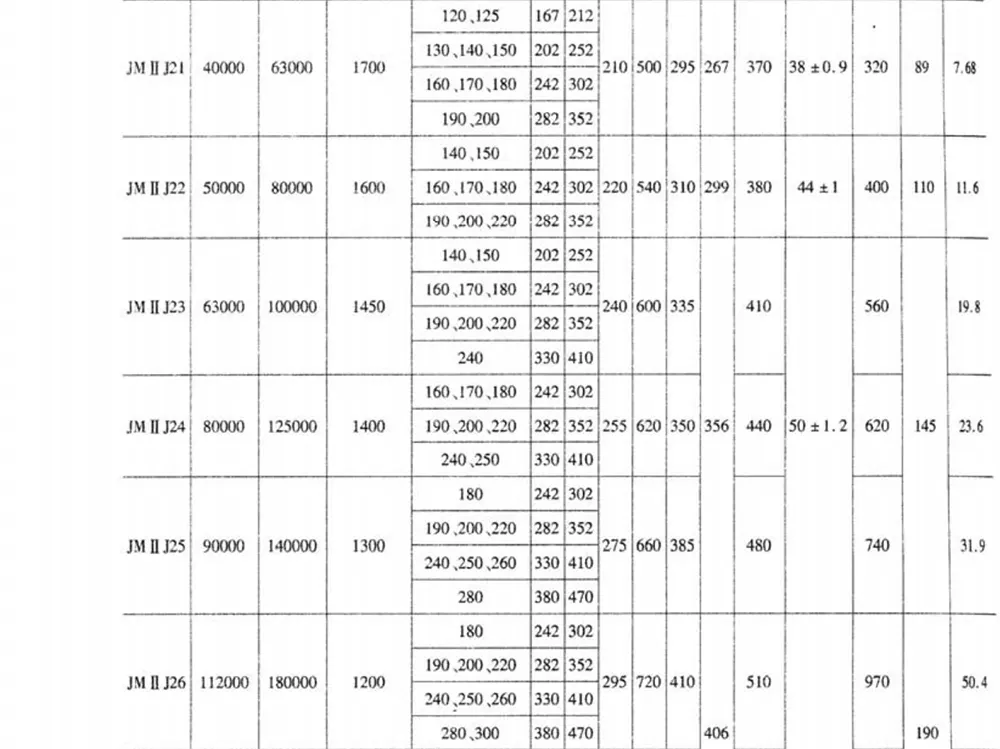

2.  Masse und Trägheitsmoment sind Näherungswerte, die auf der Grundlage von Lrec berechnet wurden.

Hinweise:

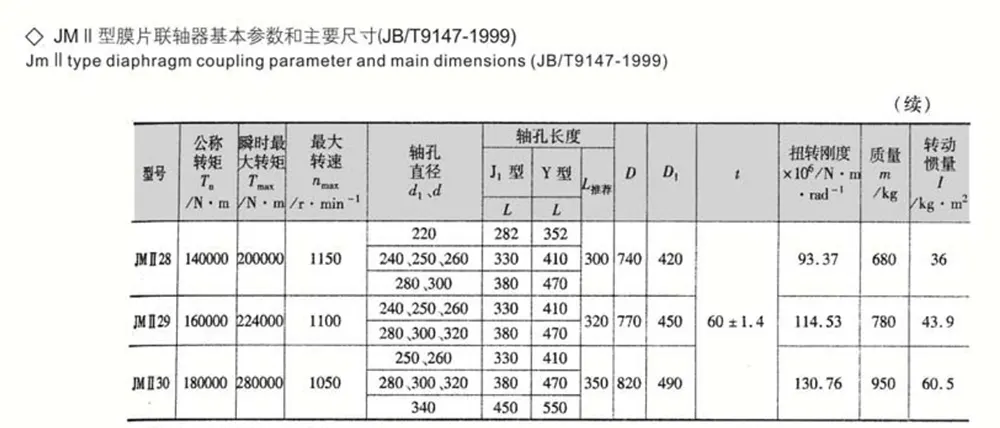

1. Die empfohlene Länge Lrec wird bevorzugt ausgewählt.

2.Masse und Trägheitsmoment sind Näherungswerte, die auf der Grundlage von Lrec berechnet wurden.
