Die Eigenschaften und Anwendungen der Kopplung.

Kupplung/ Die Kupplungswelle dient zur Verbindung zweier Wellen (Antriebswelle + Abtriebswelle) zur Übertragung von Drehmoment und Bewegung und ist eine Kernkomponente des Übertragungssystems.

Hauptmerkmale

Übertragungsleistung: Kernfunktion, koaxiale Übertragung von Drehmoment und Geschwindigkeit.

Kompensieren von Abweichungen: Milderung der radialen, axialen und winkligen Fehlausrichtung der beiden Wellen, um eine zusätzliche Belastung der Wellen und Lager zu vermeiden.

Pufferung und Stoßdämpfung: Absorbiert Vibrationen und Geräusche, die beim Starten, Herunterfahren und Stößen entstehen.

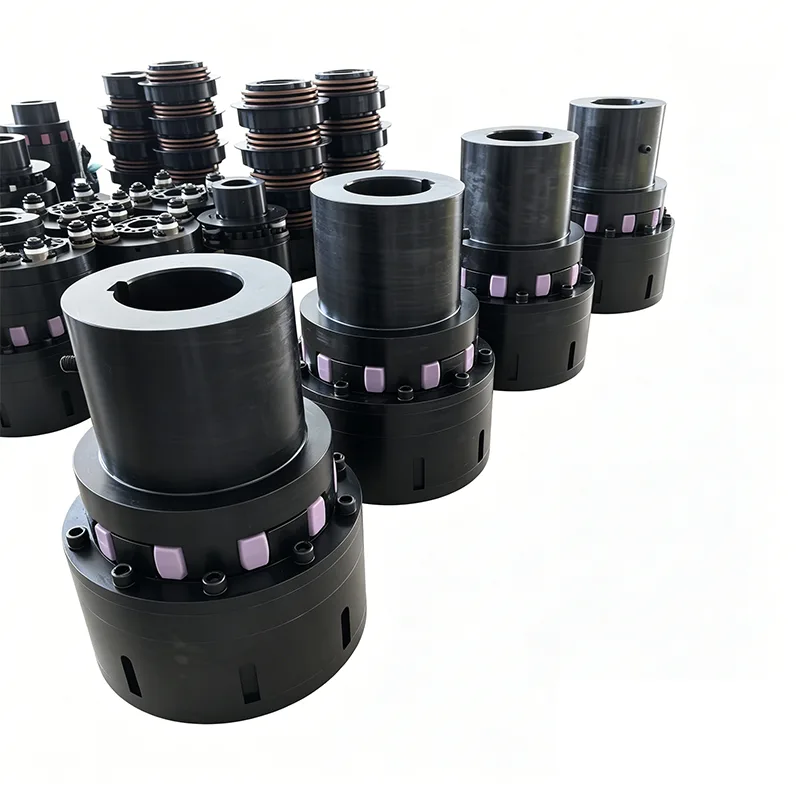

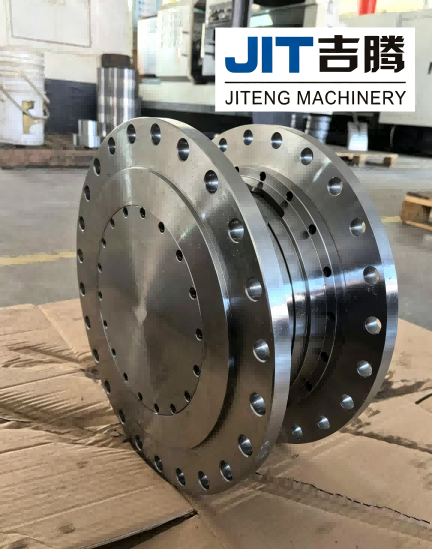

Überlastschutz (für einige Typen): Mit einer drehmomentbegrenzenden Struktur kann eine Überlastung verhindert werden.

Einfache Demontage und Montage: Vereinfacht die Wartung der Geräte und die Trennung von Komponenten.

Häufige Typen, Eigenschaften + Anwendungsszenarien

1. Starre Kupplung

Merkmale: Einfache Struktur, hohe Steifigkeit, keine Kompensationsfähigkeit, hohe Übertragungsgenauigkeit, geringe Größe.

Anwendungen: Szenarien mit extrem hoher Zwei-Achsen-Ausrichtungsgenauigkeit und ohne Vibration; Wasserpumpen, Ventilatoren, Präzisionswerkzeugmaschinen und Schwerlastgeräte mit niedriger Drehzahl.

2. Bolzen- und Buchsenkupplung

Merkmale: Einfache Struktur, niedriger Preis, mit leichter Stoßdämpfung + Kompensation kleiner Abweichungen, anfällig für Verschleiß.

Anwendungen: Allgemeine Maschinen, Förderanlagen, Pumpen, normale Motorantriebe, für mittlere bis kleine Drehmomente und allgemeine Arbeitsbedingungen.

3. Nylonkupplung

Merkmale: Stiftschäfte aus Nylon sorgen für Dämpfung, sind verschleißfest, haben eine längere Lebensdauer und eine bessere Kompensationsfähigkeit als Stiftschafthülsen.

Anwendungen: Hebemaschinen, metallurgische Ausrüstung, Luftkompressoren, Mittel- und Hochgeschwindigkeitsgetriebe.

4. Klauenkupplung

Merkmale: Kompakt, gute Stoßdämpfung, schnelle Reaktion, einfache Demontage und Montage, wodurch eine gewisse Ausrichtungsabweichung möglich ist.

Anwendungen: Servomotoren, Schrittmotoren, Automatisierungsgeräte, CNC-Maschinen, kleine Untersetzungsgetriebe.

5. Membrankupplung

Merkmale: Metallmembrangetriebe, hohe Präzision, hohe Drehzahl, spielfrei, hohe Temperaturbeständigkeit, kein Verschleiß.

Anwendungen: Hochgeschwindigkeitsgeräte, präzise Getriebe, chemische Pumpen, Dampfturbinen, High-End-Geräte mit Servo-/numerischer Steuerung.

6. Universalgelenk

Merkmale: Ermöglicht eine große Ablenkung und kann Kraft übertragen, selbst wenn der Winkel zwischen den beiden Achsen groß ist.

Anwendungen: Getriebewellen für Kraftfahrzeuge, Baumaschinen, landwirtschaftliche Maschinen und Mechanismen mit erheblichen Winkelabweichungen.

7. Oldham-Kupplung

Merkmale: Starke Fähigkeit zur Kompensation radialer Abweichungen, einfache Struktur und Stoßfestigkeit.

Anwendungen: Textilmaschinen, Verpackungsanlagen, Szenarien mit niedriger Geschwindigkeit und hohem Drehmoment.
