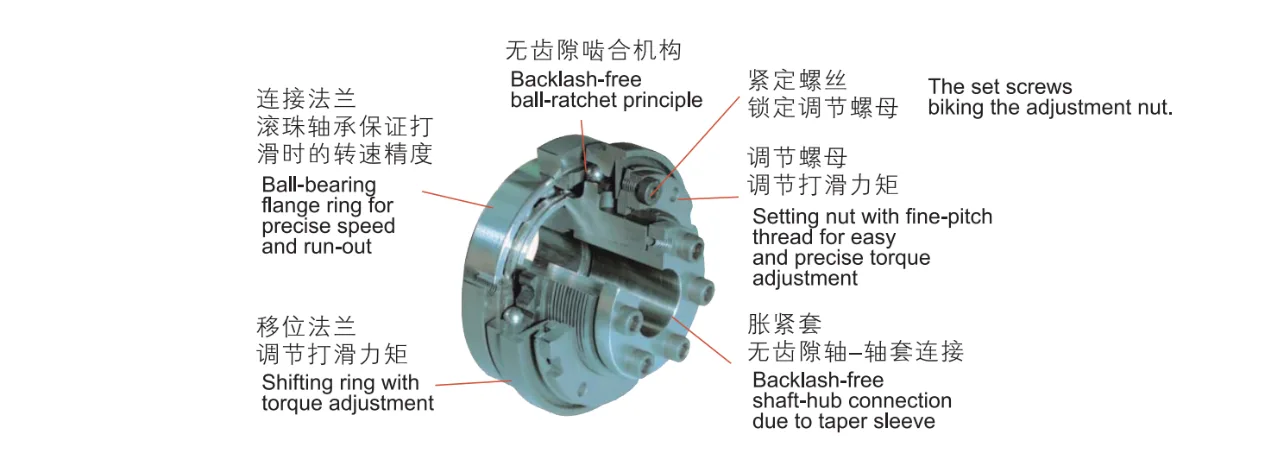

Der Stahlkugel-Drehmomentbegrenzer verfügt über ein automatisches Entriegelungsdesign: Stahlkugeln lösen sich bei Überlastung der Ausrüstung sofort aus den Klemmnuten, um die Kraftübertragung zu unterbrechen und so ein Abwürgen der Ausrüstung, Zahnbrüche und Schäden an Kernkomponenten effektiv zu verhindern.
Im Vergleich zu Drehmomentbegrenzern mit Reibungstyp bietet es eine um ein Vielfaches schnellere Reaktionsgeschwindigkeit und bietet so einen zuverlässigeren Schutz für Präzisionsbetrieb mit hoher Geschwindigkeit und Arbeitsbedingungen mit starken Stößen.

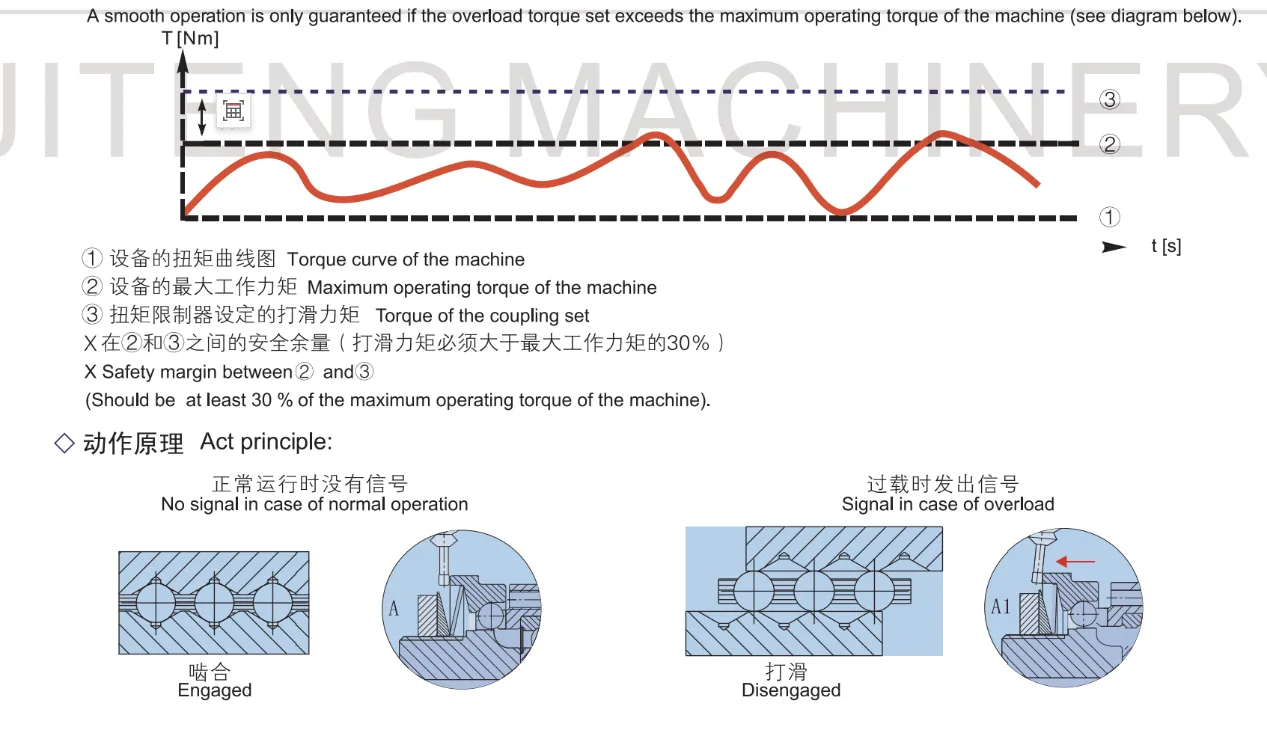

Bei Überlastung verlassen die Kugeln der Ratschenteile ihre Vertiefungen und es entsteht eine Relativbewegung zwischen An- und Abtriebsseite. Dadurch werden Schäden durch Überlastung vermieden. Der Schaltring führt eine axiale Bewegung in den Schaltweg „S“ aus und aktiviert den Endschalter bzw. Näherungsinitiator. Das Signal kann für Steuerfunktionen oder zur Abschaltung des Antriebs genutzt werden. Für den Wiederanlauf empfehlen wir, den Endschalter bzw. Näherungsinitiator kurzzeitig elektrisch zu überbrücken.
Sobald der Überlastungszustand behoben ist, drehen sich die Stahlkugeln in ihrem Käfig um einen bestimmten Winkel und setzen sich automatisch wieder in den nächsten Satz Arretierungen ein. Folglich nehmen die antreibenden und angetriebenen Komponenten ihre normale Drehung wieder auf, nachdem sie sich relativ zueinander um denselben Winkel gedreht haben.
Der Stahlkugel-Drehmomentbegrenzer der JTA-Serie erfüllt die anspruchsvollen Anforderungen moderner elektronischer Antriebssysteme, bietet hohe Präzision, hohe Dynamik und außergewöhnliche Sicherheit und ermöglicht gleichzeitig eine absolut spielfreie Drehmomentübertragung.

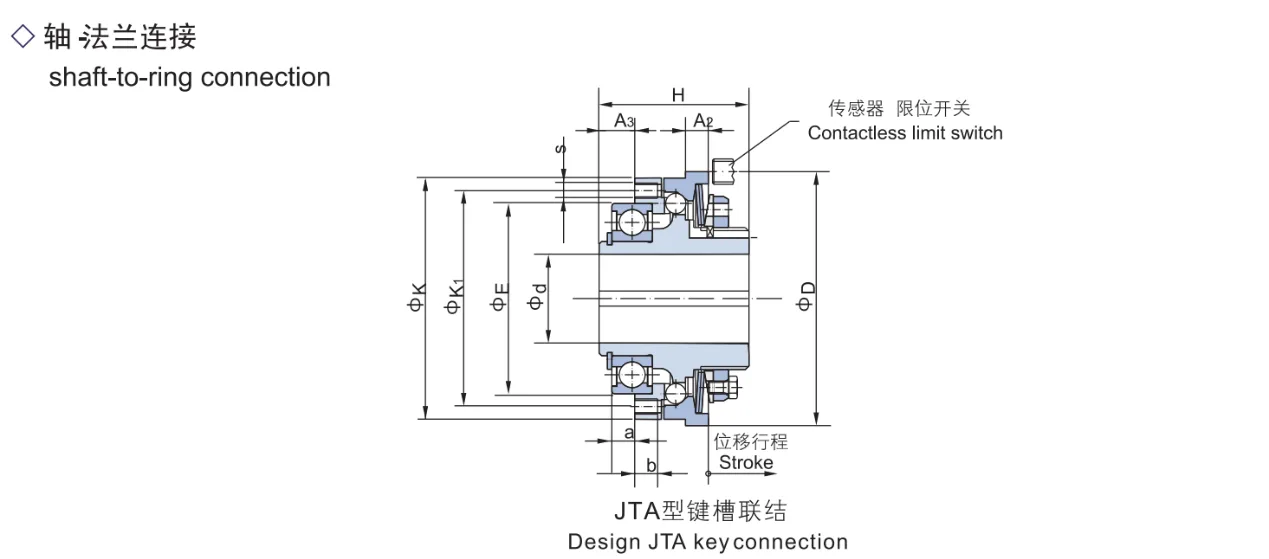

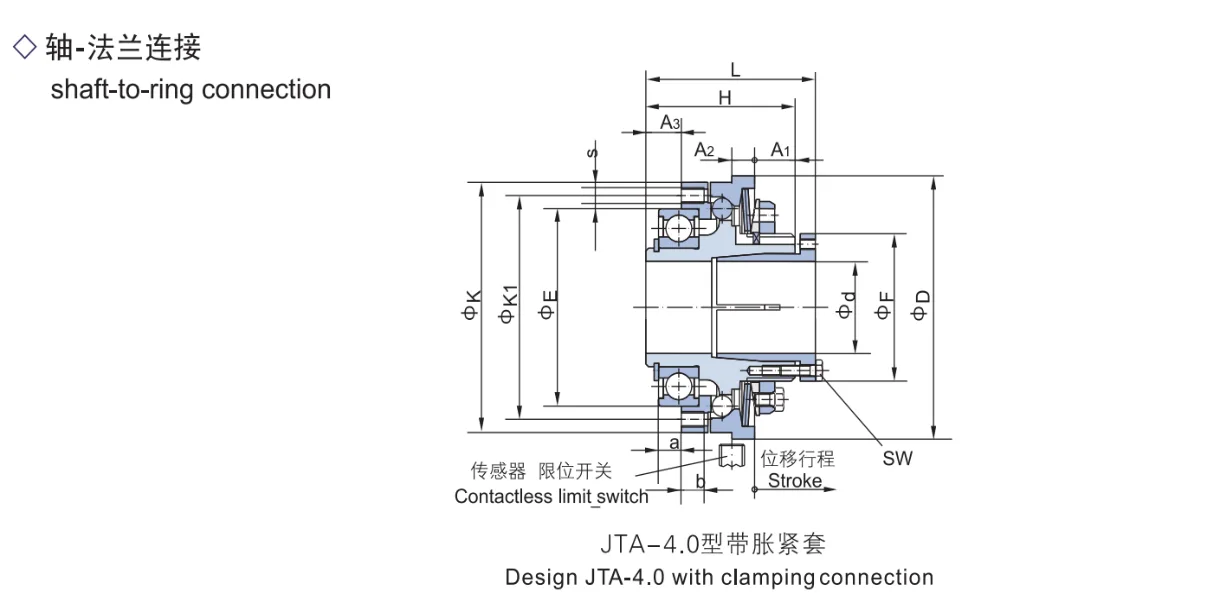

Der Stahlkugel-Drehmomentbegrenzer kann in einige Typen unterteilt werden, nämlich Design JTA-4.0 mit Klemmverbindung, Design JTA-Schlüsselverbindung und JTAL-Typ Stahlkugel-Drehmomentbegrenzer. Im Folgenden finden Sie die Strukturdiagramme und technischen Parametertabellen dieser Produkte.
|
JTA4.0 Modell |
Drehmomentbereich (Nm) |
|
|
|
Höchstgeschwindigkeit Unwucht drpm |
Schubunwucht (mm) |
Massenträgheitsmomente |
|
Spannschrauben und Anziehdrehmomente vorgeschrieben |
|
Gewicht (kg) |
|
|
X-förmig |
L-förmig |
M-förmig |
H-förmig |
|
|
Nabenseite Kg㎡ |
Flexible Seite Kg㎡ |
Größe (mm) |
Drehmoment (Nm) |
|
|
01 |
5-12,5 |
10-25 |
20-50 |
25-62,5 |
4000 |
1.2 |
0.000211 |
0.000093 |
4×M4 |
4 |
0.68 |
|
02 |
10-25 |
20-50 |
40-100 |
50-125 |
3000 |
1.5 |
0.000531 |
0.000234 |
6×M4 |
4 |
1.14 |
|
03 |
20-50 |
40-100 |
80-200 |
100-250 |
2500 |
1.8 |
0.001388 |
0.000643 |
8×M4 |
4 |
1.98 |
|
04 |
40-100 |
80-200 |
160-400 |
200-500 |
2000 |
2.0 |
0.002846 |
0.001306 |
8×M5 |
8 |
2.88 |
|
05 |
70-175 |
140-350 |
280-700 |
380-875 |
1200 |
2.2 |
0.006858 |
0.002649 |
8×M6 |
12 |
4.59 |
|
06 |
120-300 |
240-600 |
480-1200 |
600-1500 |
800 |
2.5 |
0.029432 |
0.006690 |
8×M8 |
15 |
10.63 |
|
JTA4.0 Modell |
dmin |
dmax |
D |
F |
E (h6) |
K |
K1 |
L |
H |
A1 |
A2 |
A3 |
a |
b |
S |
SW |
|
01 |
10 |
20 |
70 |
38 |
47 |
65 |
56 |
47 |
40 |
12 |
7 |
8 |
5 |
6 |
8×M4 |
7 |
|
02 |
15 |
25 |
85 |
44 |
62 |
80 |
71 |
56 |
48 |
13.5 |
8 |
11 |
7 |
7 |
8×M5 |
7 |
|
03 |
22 |
35 |
100 |
56 |
75 |
95 |
85 |
67 |
59 |
16 |
9 |
14 |
9 |
9 |
8×M6 |
7 |
|
04 |
32 |
44 |
115 |
70 |
90 |
110 |
100 |
73 |
64 |
17 |
10 |
16 |
10 |
10 |
8×M6 |
8 |
|
05 |
35 |
55 |
135 |
84 |
100 |
130 |
116 |
86 |
75 |
20.5 |
12 |
18 |
10 |
12 |
8×M8 |
10 |
|
06 |
40 |
65 |
171 |
100 |
130 |
166 |
150 |
130 |
115 |
46 |
16 |
21 |
12 |
15 |
8×M10 |
13 |
|
Größe/Typ |
Drehmomentbereich (Nm) |
Fertigbohrung (H8) |
Fertigbohrung (H8) gemäß JB/T7934-1999 |
|
JTA4.0-03 |
L |
1. Weitere Größen für kleinere und größere Drehmomente auf Anfrage erhältlich;
2. kleinere Bohrungen für niedrige Drehmomente auf Anfrage erhältlich;
3.H8-Toleranz benutzerseitig H8.
|
JTA Modell |
Drehmomentbereich (Nm) |
|
|
|
Höchstgeschwindigkeit (U/min) |
Schubunwucht (mm) |
Massenträgheitsmomente |
|
Spannschrauben und Anziehdrehmomente vorgeschrieben |
|
Gewicht (kg) |
|
|
X-förmig |
L-förmig |
M-förmig |
H-förmig |
|
|
Nabenseitig Kgm² |
Flexible Seite Kgm² |
Größe (mm) |
Drehmoment (Nm) |
|
|
01 |
5-12,5 |
10-25 |
20-50 |
25-62,5 |
4000 |
1.2 |
0.000205 |
0.000093 |
4×M4 |
4 |
0.63 |
|
02 |
10-25 |
20-50 |
40-100 |
50-125 |
3000 |
1.5 |
0.000505 |
0.000234 |
6×M4 |
4 |
1.02 |
|
03 |
20-50 |
40-100 |
80-200 |
100-250 |
2500 |
1.8 |
0.001302 |
0.000643 |
8×M4 |
4 |
1.75 |
|
04 |
40-100 |
80-200 |
160-400 |
200-500 |
2000 |
2.0 |
0.002630 |
0.001306 |
8×M5 |
8 |
2.55 |
|
05 |
70-175 |
140-350 |
280-700 |
380-875 |
1200 |
2.2 |
0.006329 |
0.002649 |
8×M6 |
12 |
4.07 |
|
06 |
120-300 |
240-600 |
480-1200 |
600-1500 |
800 |
2.5 |
0.028443 |
0.006690 |
8×M8 |
15 |
10.06 |
|
JTA Modell |
d |
D |
E (h6) |
K |
K1 |
H |
A2 |
A3 |
a |
b |
S |
|
01 |
12-20 |
70 |
47 |
65 |
56 |
40 |
7 |
8 |
5 |
6 |
8×M4 |
|
02 |
15-22 |
85 |
62 |
80 |
71 |
48 |
8 |
11 |
7 |
7 |
8×M5 |
|
03 |
22-30 |
100 |
75 |
95 |
85 |
59 |
9 |
14 |
9 |
9 |
8×M6 |
|
04 |
28-40 |
115 |
90 |
110 |
100 |
64 |
10 |
16 |
10 |
10 |
8×M6 |
|
05 |
32-50 |
135 |
100 |
130 |
116 |
75 |
12 |
18 |
10 |
12 |
8×M8 |
|
06 |
40-65 |
166 |
130 |
171 |
150 |
115 |
16 |
21 |
12 |
15 |
8×M10 |
1. Weitere Größen für kleinere und größere Drehmomente auf Anfrage erhältlich;
2. kleinere Bohrungen für niedrige Drehmomente auf Anfrage erhältlich;
3.Toleranz benutzerseitig H7.
|
Größe/Typ |
Drehmomentbereich (Nm) |
Fertigbohrung (H7) |
Fertiger Lochdurchmesser (H7) Keilnut gemäß GB/T3852-1997 (JS9) Standard |
|
JTA03 |
L |
Φ22 |
Φ22Schlüsselweg |
|
JTAL |
Drehmomentbereich (Nm) - X |
Drehmomentbereich (Nm) – L |
Drehmomentbereich (Nm) – M |
Max. Geschwindigkeit unausgeglichene U/min |
Hub der Anlaufscheibe bei Überlast mm |
|
01 |
5-12,5 |
10-25 |
20-50 |
4000 |
1.2 |
|
02 |
10-25 |
20-50 |
40-100 |
3000 |
1.5 |
|
03 |
20-50 |
40-100 |
80-200 |
2500 |
1.8 |
|
04 |
40-100 |
80-200 |
160-400 |
2000 |
2.0 |
|
05 |
70-175 |
140-350 |
280-700 |
1200 |
2.2 |
|
06 |
120-300 |
240-600 |
480-1200 |
800 |
2.5 |
|
JTAL |
Φd1 |
Φd2 |
Φd3 |
Φd4 |
Dₐ |
DH |
D |
LG1 |
LG2 |
L₁ |
L₂ |
|
01 |
15-28 |
10-20 |
8-28 |
10-20 |
70 |
55 |
70 |
102 |
95 |
30 |
47 |
|
02 |
19-35 |
15-25 |
10-38 |
15-25 |
85 |
65 |
85 |
120 |
112 |
35 |
57 |
|
03 |
20-45 |
20-35 |
12-45 |
20-30 |
100 |
80 |
100 |
146 |
138 |
45 |
69 |
|
04 |
28-45 |
30-45 |
14-55 |
30-40 |
115 |
95 |
115 |
159 |
150 |
50 |
74 |
|
05 |
35-55 |
35-55 |
20-60 |
35-50 |
135 |
105 |
135 |
182 |
171 |
56 |
87 |
|
06 |
45-80 |
40-65 |
35-80 |
40-65 |
175 |
135 |
171 |
255 |
240 |
75 |
130 |
|
JTAL03 |
L |
Φ20 |
Φ 20 |
Φ20-Keilnut/ Φ 20-4,0 Φ 20-4,0-Klammerung |
|
Größe/Art der Verbindung |
Drehmomentbereich (Nm) |
Fertigbohrung (H7) |
Fertigbohrung (H7) |
Fertigbohrung (H7) Keilnut gemäß GB/T3852-Blatt 1997 (Js9) |
