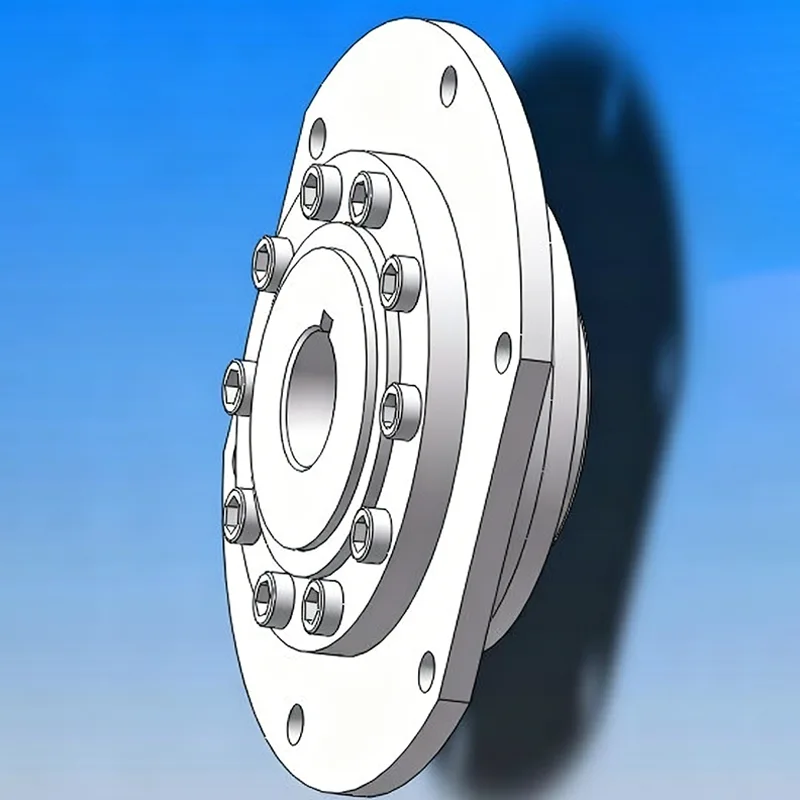

Kugelrollenkupplung vom Typ WJA

Die Pendelrollenkupplung vom Typ WJA ist eine verbesserte Getriebeverbindungskomponente, die speziell für schwere Arbeitsbedingungen und schwere Lasten entwickelt wurde. Basierend auf einer ausgereiften Pendelrollen-Übertragungsstruktur und einer äußerst vielseitigen zylindrischen Wellenloch-Verbindungsmethode schafft es ein Gleichgewicht zwischen einfacher Installation und Betriebsstabilität.

Im Gegensatz zu gewöhnlichen Getriebekomponenten verfügt es über einen mehrdimensionalen Verschiebungsausgleich, eine hochfeste Tragfähigkeit und eine starke Anpassungsfähigkeit an die Umwelt. Durch integriertes Schmieden und präzise Verarbeitung verbessert es die strukturelle Leistung und kann komplexe und raue Arbeitsbedingungen sowie hochfrequente Betriebsmodi über einen langen Zeitraum effektiv bewältigen. Es ist die bevorzugte Kernkomponente für die Kraftübertragung in verschiedenen schweren Industrieanlagen.

Prozessvorteile

1. Integriertes Formteil mit hochfestem Material

Unter Verwendung hochwertiger, hochfester Legierungsrohstoffe wird das Produkt durch einen vollständigen Schmiedeprozess geformt. Die Gesamtstruktur weist keine Verbindungslücken auf und ihre Grundfestigkeit und strukturelle Zähigkeit übertreffen die von gewöhnlichen Schweißprodukten bei weitem. Dadurch wird sichergestellt, dass Probleme wie Verformungen und Brüche bei starker Belastung von vornherein vermieden werden.

2. Präzise CNC-Bearbeitung

Die gesamte Maschine wird mittels CNC-Präzisionsbearbeitung bearbeitet. Die Maßfehler wichtiger Komponenten sind kontrollierbar und die Koaxialitätsabweichung ist gering, was die Genauigkeit der Komponentenmontage gewährleistet und verhindert, dass ein übermäßiger Montageabstand zu Laufzittern und Lockerungsfehlern führt.

3. Gesamtwärmebehandlung zur Stärkung der Behandlung

Die WJA-Pendelrollenkupplung wird einer umfassenden Optimierung des Wärmebehandlungsprozesses unterzogen. Dadurch werden gleichzeitig die Gesamthärte und die strukturelle Zähigkeit des Produkts erhöht und ein Gleichgewicht zwischen Steifigkeit und Zähigkeit erreicht. Es widersteht starken Belastungen und vermeidet Ermüdungsschäden durch langfristige Wechselbelastungen.

4. Feinschleifverfahren für Walzenkontaktflächen

Die Kontaktflächen der Kernübertragungsrollen sind fein geschliffen. Die passenden Kontaktflächen sind glatt und flach und sorgen so für einen reibungslosen und ungehinderten Eingriff während des Betriebs ohne Blockierung oder Klebeverschleiß, wodurch Übertragungsverluste deutlich reduziert werden.

5. Mehrere strenge Qualitätskontrollprüfungen

Es werden mehrere Ebenen von Qualitätskontrollstandards implementiert, die Kernparameter wie Größengenauigkeit, Koaxialität und Abstand streng kontrollieren. Dies kontrolliert die Qualität von der Quelle an und stellt sicher, dass das Produkt über einen langen Zeitraum kontinuierlich ohne Lockerung, Ausfall oder instabile Leistung laufen kann.

Anpassungsfähigkeit an die Betriebsbedingungen

- Witterungsbeständigkeit über einen großen Temperaturbereich: Die Kugelrollenkupplung vom Typ WJA verfügt über eine ausgezeichnete Toleranz gegenüber hohen und niedrigen Temperaturen, kann sich an extreme Wetterbedingungen wie Sonneneinstrahlung im Freien, extreme Kälte und Feuchtigkeit anpassen, bleibt von regelmäßigen Temperaturschwankungen unbeeinflusst und sorgt zu jeder Jahreszeit für einen stabilen Betrieb.

- Korrosionsbeständigkeit in komplexen Umgebungen: Mit einer verstärkten Dichtungsstruktur kann die Erosion von Staub, Öl und Feuchtigkeit von außen wirksam verhindert werden, wodurch ein umfassender Schutz für die interne Rollenübertragungsstruktur bereitgestellt wird, geeignet für staubige, fettige und feuchte raue Produktionswerkstätten.

- Anpassungsfähigkeit für hochintensive Betriebsmodi: Es kann perfekt an hochintensive Betriebsmodi wie 24-Stunden-Dauerbetrieb, häufiges Starten und Stoppen und Hin- und Herbewegung von Geräten angepasst werden, mit kontinuierlicher und stabiler Leistungsabgabe, ohne Leistungsdämpfung oder Übertragungsausfälle.

- Universelle Heavy-Duty-Anwendung: Geeignet für verschiedene schwere Industrieanlagen wie Kräne, metallurgische Maschinen und Bergbaumaschinen, kann verschiedene raue Heavy-Duty-Bedingungen stabil bewältigen und ist eine zuverlässige Stützkomponente für Heavy-Duty-Getriebesysteme.

Hinweis: 1. Trägheitsmoment und Masse werden ungefähr anhand des Mindestdurchmessers der Wellenbohrung berechnet.

2. Verwenden Sie in Absprache mit dem Hersteller einen Wellenlochdurchmesser und einen Si L-Grad außerhalb des aufgeführten Bereichs oder einen anderen Keilnuttyp.

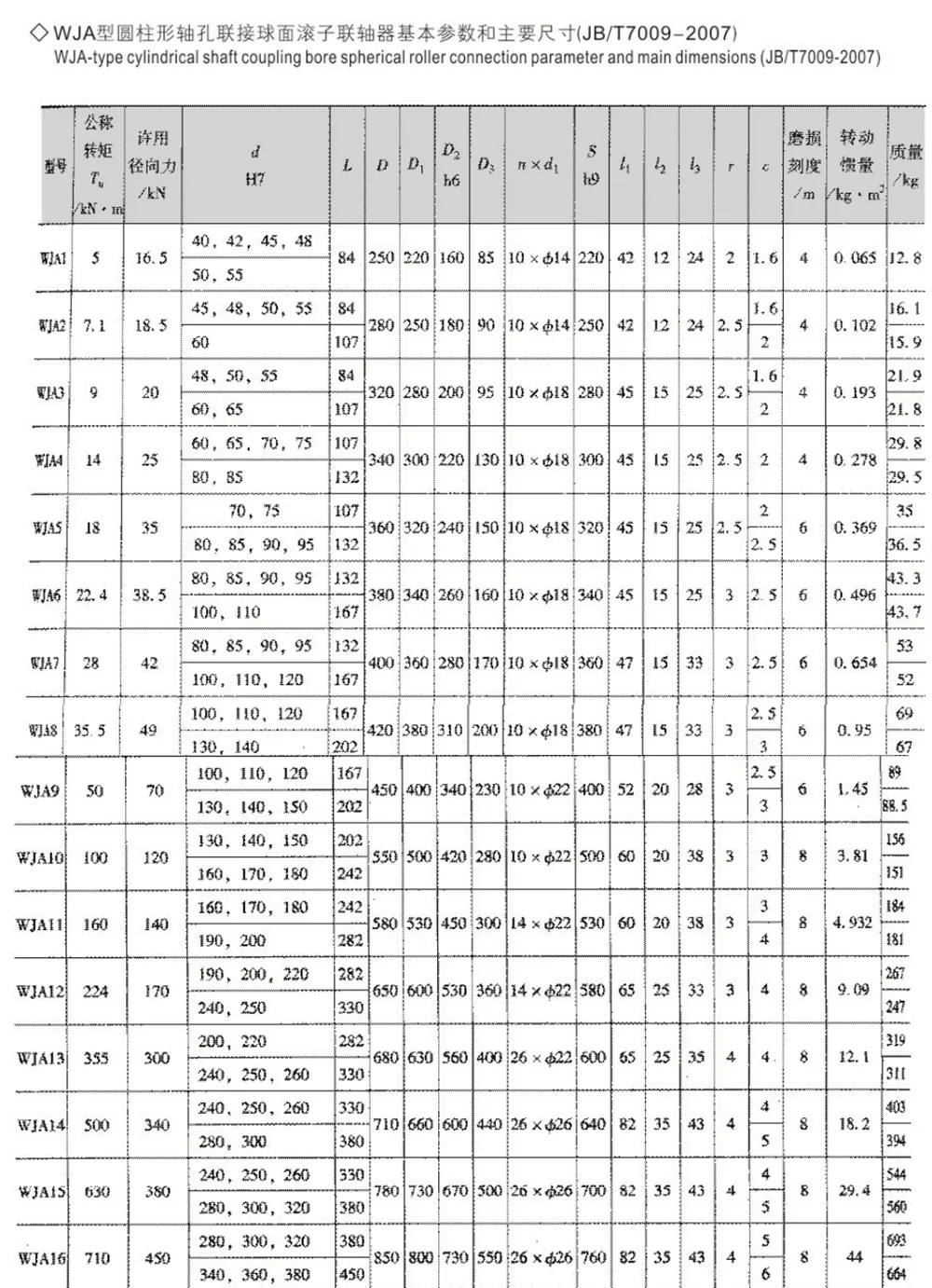

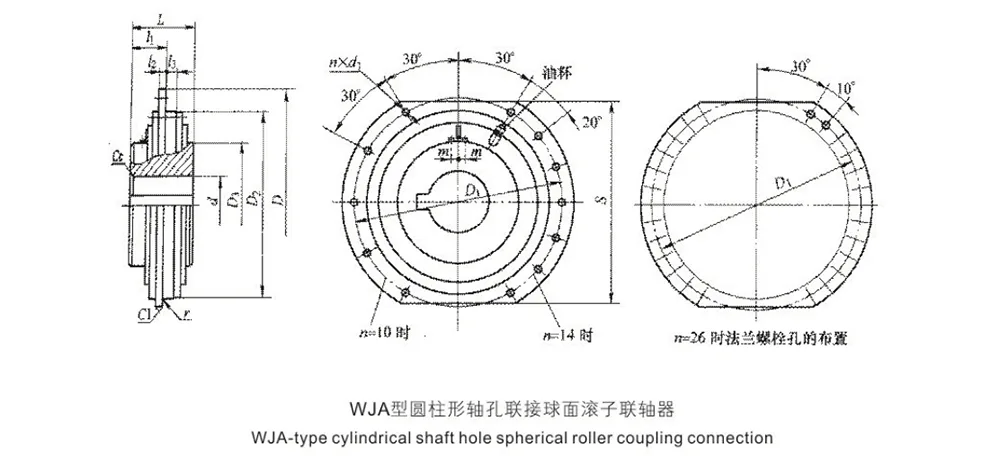

Das Wellenloch, die Verbindungsform und die Abmessungen der WJA-Kupplung müssen dem J1-Wellenloch und der Typ-A- oder Typ-B-Passfeder gemäß GB/T 3852–1997 entsprechen, und die Oberflächenrauheit Ra des Wellenlochs darf 3,2 μm nicht überschreiten.

Entgraten Sie die Kupplung vor dem Einbau. Tragen Sie bei der Montage Schmierfett auf die Rollenhohlräume auf.

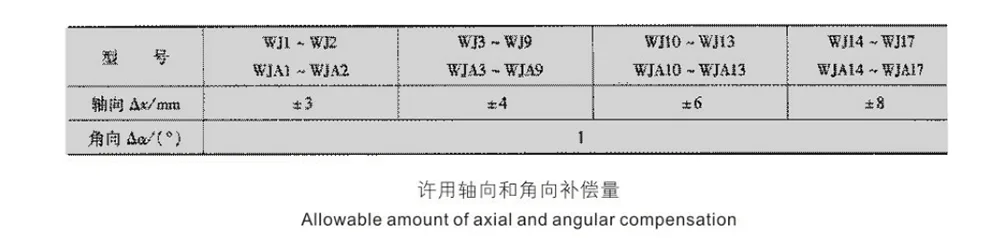

Nach dem Zusammenbau muss sich jede Halbkupplung frei drehen und axial um den in Tabelle 4-107 angegebenen Δx-Wert bewegen können.

FAQ

F1: Was sind die Hauptvorteile der WJA-Pendelrollenkupplung?

A1: Die WJA-Pendelrollenkupplung verwendet zylindrische Wellenlöcher für die Verbindung und zeichnet sich durch hohe Vielseitigkeit und einfache Montageausrichtung aus. Darüber hinaus bleibt die mehrdimensionale Verschiebungskompensationsfähigkeit der Pendelrollenkupplung erhalten, wodurch eine einfache Installation mit Übertragungsstabilität in Einklang gebracht wird. Es wurde speziell für die Anpassung an Getriebe, Trommeln und Motorübertragungsmechanismen verschiedener schwerer Geräte entwickelt.

F2: Kann es über einen längeren Zeitraum in staubigen, öligen und feuchten Außenumgebungen verwendet werden?

A2: Das Produkt ist mit einer verstärkten Dichtungsstruktur ausgestattet, die das Eindringen von Staub, Öl und Wasserdampf in die Innenstruktur wirksam verhindern kann. Gleichzeitig verfügt es über eine ausgezeichnete Temperaturwechselbeständigkeit sowohl bei hohen als auch bei niedrigen Temperaturen und kann für den Langzeitbetrieb an komplexe und raue Arbeitsbedingungen wie offene Außenbereiche, staubige und ölige Werkstätten usw. angepasst werden.

F3: Kann dieses Produkt für Schwerlastgeräte geeignet sein, die häufig starten und stoppen und 24 Stunden lang ununterbrochen arbeiten?

A3: Das Produkt wurde einer umfassenden Wärmebehandlung unterzogen, um seine Festigkeit zu erhöhen und weist eine ausgezeichnete Ermüdungsbeständigkeit auf. Es hält den Auswirkungen häufiger Starts und Stopps sowie einem langfristigen Dauerbetrieb unter Volllast stand. Die Leistungsabgabe ist stabil, die Ausfallrate ist niedrig und es eignet sich für hochintensive industrielle Betriebsmodi.

- F4: Wie wirkt sich der verarbeitungstechnische Vorteil des WJA-Produkts auf den Betrieb der Anlage aus?

A4: Integriertes Schmieden und CNC-Präzisionsbearbeitung gewährleisten die Gesamtgenauigkeit der Maschine mit geringem Koaxialitätsfehler und keinem Jitter während des Betriebs. Durch die Feinschleifbehandlung der Rollenkontaktfläche wird der Eingriff glatter, der Übertragungsverlust geringer und die Wahrscheinlichkeit einer Lockerung oder eines Ausfalls über einen langen Betriebszeitraum ist geringer, was die Wartungskosten erheblich senkt.
