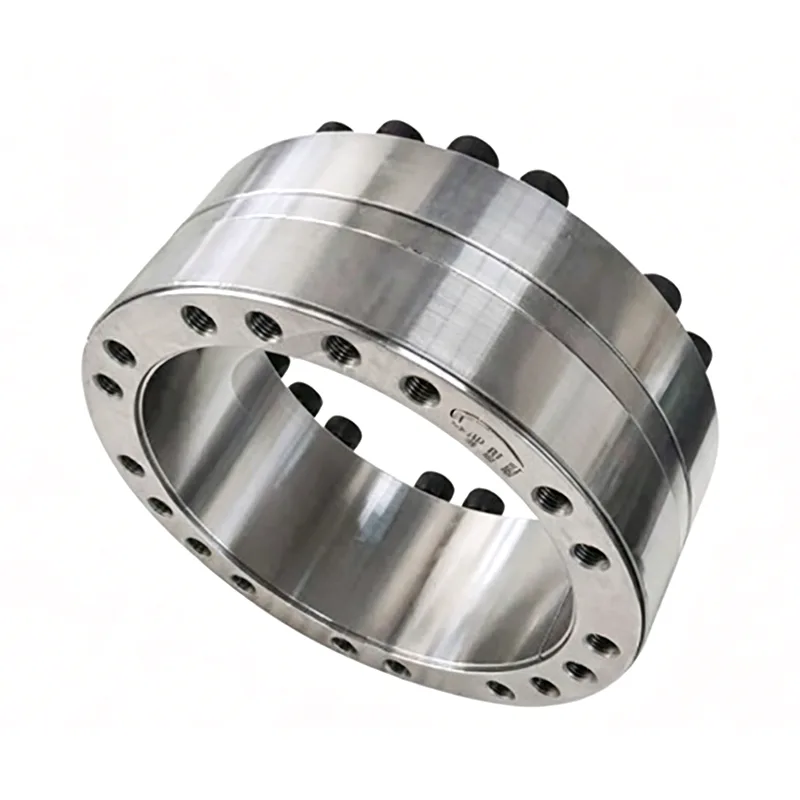

Verriegelungsbaugruppe Typ Z5

Die Verriegelungsbaugruppe vom Typ Z5 ist eine spezielle Verbindungskomponente, die für Hochleistungsgeräte mit Wellen mit großem Durchmesser entwickelt wurde. Es macht komplexe Montageverfahren überflüssig – es sind weder thermische Montage noch Spezialwerkzeuge erforderlich – und zeichnet sich durch eine außergewöhnlich niedrige Installationsbarriere aus. Es unterstützt die serielle Verbindung mehrerer Einheiten, um unterschiedlichen Drehmomentanforderungen gerecht zu werden, ist sowohl mit neuen als auch mit älteren schweren Industriemaschinen kompatibel, dient als direkter Ersatz für importierte Komponenten und ist so konstruiert, dass es extremen Betriebsbedingungen standhält, wodurch kostengünstige Upgrades von Geräteübertragungssystemen ermöglicht werden.

1. Die Klemmbaugruppe Typ Z5 wird für die Verbindung zwischen einer Welle und auf der Welle montierten Komponenten verwendet, um Drehmoment, Axialkraft oder eine kombinierte Last aus beiden zu übertragen.

2. Die Toleranzzone für die mit der Verriegelungsbaugruppe verbundene Welle beträgt h8 und die Toleranzzone für die Bohrung beträgt H8.

Markierungsbeispiel:

Verriegelungsbaugruppe Typ Z5 mit Innendurchmesser d=300 mm und Außendurchmesser D=375 mm:

Verriegelungsbaugruppe: Z5-300×375

GB 5867-86

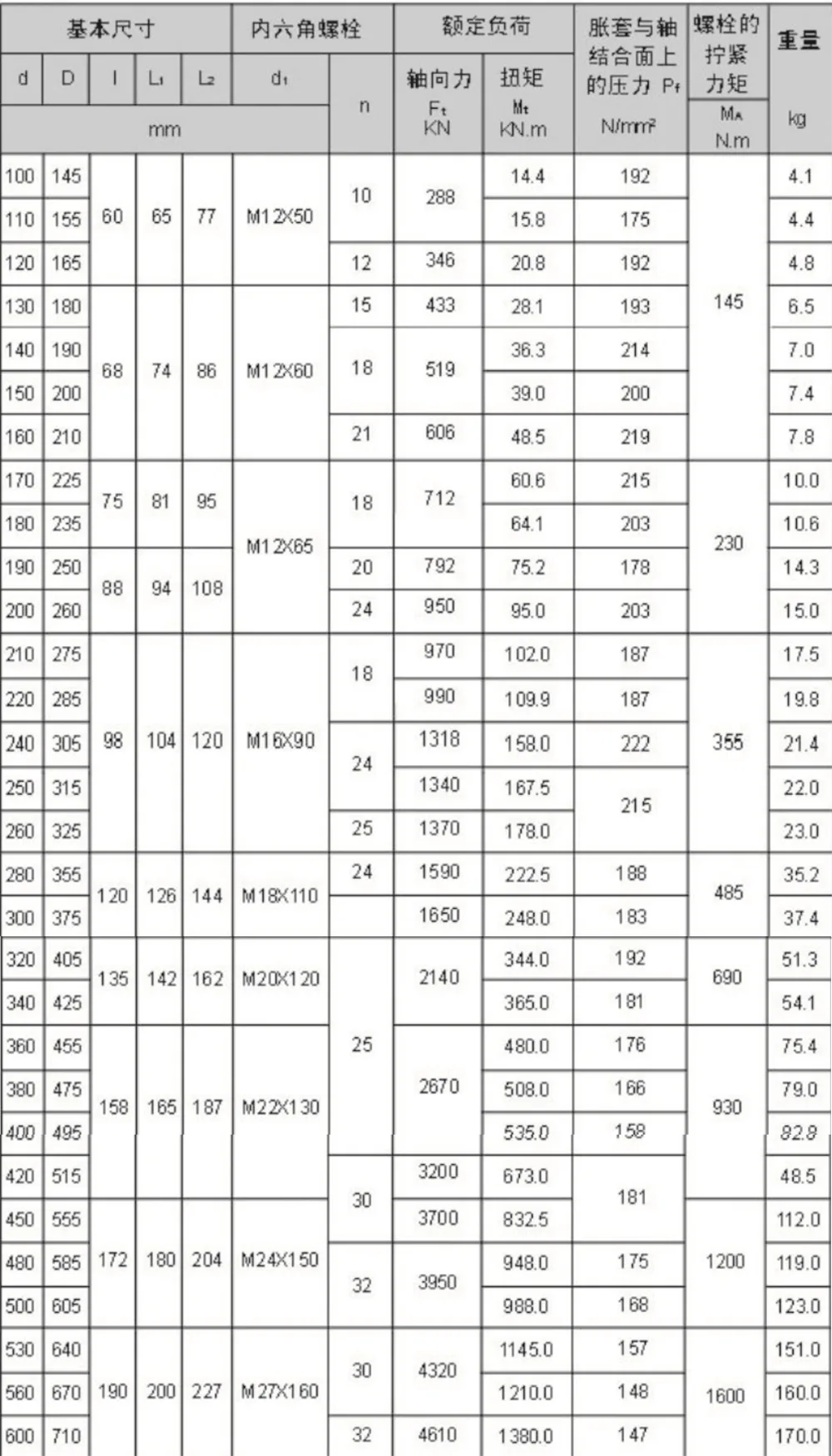

Grundlegende Abmessungen und Parameter von Verriegelungsbaugruppen vom Typ Z5 (GB 5867-86)

Installations- und Anwendungsvorteile

Die Verriegelungsbaugruppe vom Typ Z5 ist speziell für die Lösung häufiger Probleme bei der Installation, Inbetriebnahme und Wartung großer schwerer Industriemaschinen vor Ort optimiert. Es rationalisiert den gesamten betrieblichen Arbeitsablauf, reduziert die Schwierigkeiten beim Bau vor Ort, senkt die Arbeitskosten und passt sich nahtlos an die vielfältigen und variablen Installationsbedingungen an verschiedenen Baustellen an.

1. Vereinfachter Montageprozess, keine technischen Hindernisse: Das Produkt macht die komplexen Montageverfahren, die für herkömmliche Hochleistungsverbindungskomponenten typisch sind, vollständig überflüssig. Es sind weder thermische Hochtemperatur-Montageprozesse noch maßgeschneiderte Spezialwerkzeuge erforderlich; Die Verriegelung und Sicherung kann nur mit Standardbefestigungen erfolgen. Die Installation vor Ort stellt keine technischen Hürden dar, so dass auch Bediener ohne technische Vorkenntnisse die Montageaufgaben effizient erledigen können, sodass sie für eine Vielzahl von Baustellenszenarien geeignet ist.

2. Präzise axiale Mikroeinstellung, hohe Ausrichtungseffizienz: Während der Montage ermöglicht das Produkt eine freie und präzise Feinabstimmung der axialen Position. Das Ausrichten der Wellenmitte des Geräts und die Durchführung einer Präzisionskalibrierung sind einfache und schnelle Vorgänge. Dadurch werden die Herausforderungen, die mit der schwierigen Ausrichtung und langwierigen Kalibrierung in großen Maschinen einhergehen, effektiv gelöst und der gesamte Installations- und Inbetriebnahmezyklus für die gesamte Maschine erheblich verkürzt.

3. Reibungslose, störungsfreie Demontage, reduzierte Ausfallzeiten: Bei späteren routinemäßigen Wartungsarbeiten, dem Austausch von Komponenten oder betrieblichen Upgrades kann das Produkt leicht gelöst und entfernt werden. Der Prozess bleibt völlig frei von Blockierungen oder Festfressen, wodurch die für die Wartung erforderlichen Ausfallzeiten der Geräte drastisch reduziert werden und ein kontinuierlicher, stabiler Betrieb der Produktionslinie gewährleistet wird.

4. Modulare Reihenschaltung, flexible Lastanpassung: Das System unterstützt die flexible Kombination und Reihenschaltung mehrerer Verriegelungsbaugruppen vom Typ Z5. Dadurch können Benutzer die Gesamttragfähigkeit dynamisch an die tatsächlichen Drehmomentanforderungen des Geräts anpassen. Es ermöglicht die Anpassung an unterschiedlichste Lastbedingungen, ohne dass Komponenten mit unterschiedlichen Spezifikationen ausgetauscht werden müssen, wodurch die Komplexität und die Arbeitskosten bei der Inbetriebnahme vor Ort deutlich reduziert werden.

Gerätekompatibilitätsleistung

Als spezielle Verbindungskomponente, die ausschließlich für Hochleistungsanwendungen mit Wellen mit großem Durchmesser entwickelt wurde, zeichnet sich die Typ-Z5-Verriegelungsbaugruppe durch eine außergewöhnliche Gerätekompatibilität aus. Es deckt das gesamte Spektrum an Anwendungsszenarien ab – einschließlich der Integration in neue Maschinen, der Nachrüstung von Altgeräten und dem direkten Austausch importierter Komponenten – und ist so konstruiert, dass es den extremsten Betriebsbedingungen in der Schwerindustrie standhält.

1. Nahtloser Ersatz für importierte Teile; Lokale Produktion zur Kostenreduzierung: Diese Komponenten sind mit einer Vielzahl großer, hochbelastbarer Host-Maschinen kompatibel, bieten eine hohe Austauschbarkeit und dienen als direkter Ersatz für zahlreiche importierte High-End-Verriegelungsbaugruppen. Ihre Übertragungsleistung und Verriegelungspräzision konkurrieren mit denen importierter Produkte, sodass Anwender gleichwertige Betriebsergebnisse bei deutlich geringeren Anschaffungskosten erzielen können.

2. Zerstörungsfreie Nachrüstung zur Verbesserung der Geräteleistung: Diese Komponenten wurden für die Aufrüstung der Übertragungssysteme alternder schwerer Industriemaschinen entwickelt und erfordern keine Modifikation am Hauptstrukturkörper der Ausrüstung. Direkter Austausch und Einbau steigern effektiv die Getriebestabilität und erhöhen die Gesamtbelastbarkeit der Ausrüstung – ein Nachrüstprozess, der sich durch seine Einfachheit, niedrige Investitionskosten und bemerkenswerte Leistungsverbesserungen auszeichnet.

3. Vereinfachtes neues Maschinendesign; Beschleunigte F&E-Zyklen: Bei der Integration dieser Komponenten in brandneue schwere Industriemaschinen ermöglichen sie die Rationalisierung von Getriebesystem-Layouts und die Eliminierung überflüssiger Strukturelemente. Dies verkürzt effektiv die gesamten Forschungs- und Entwicklungs-, Strukturoptimierungs- und Massenproduktionszyklen für die gesamte Maschine und erhöht so die Effizienz, mit der Gerätehersteller neue Produkte auf den Markt bringen.

4. Anpassungsfähigkeit an extreme Bedingungen; Erhöhte Gerätequalität: Diese Komponenten halten einer Vielzahl komplexer und extremer industrieller Betriebsumgebungen stand und bieten eine Komplettlösung für die Aufrüstung der drehmomentstarken Übertragungsverbindungen großer Maschinen. Sie verbessern effektiv die allgemeine Betriebspräzision, Stabilität und umfassende Qualität der Ausrüstung und verstärken so ihre langfristige Leistung und Haltbarkeit.
