Verriegelungsbaugruppe Typ Z7B

Die Verriegelungsbaugruppe vom Typ Z7B ist eine spezielle, schlüssellose Reibschlusskomponente mit doppelt konischem Design, die speziell für Hochleistungsanwendungen mit mittleren bis großen Wellendurchmessern entwickelt wurde:

1. Strukturelle Konfiguration: Es besteht aus einem Innenring, gepaart mit zwei Außenringen. Das Design nutzt einen internen Klemmkraftmechanismus, der nach innen komprimiert, ohne sich nach außen auszudehnen, was eine große Kontaktfläche gewährleistet und eine außergewöhnliche Zentrierpräzision liefert.

2.  Verbesserte Festigkeit: Sowohl die Gesamtwandstärke als auch die strukturelle Steifigkeit wurden umfassend verstärkt; Damit liegt sein Nenntragmoment über dem des serienmäßigen, leichten Z7A-Modells.

3.  Hauptanwendungen: Es wurde hauptsächlich für die Verriegelung von Hohlwellen in Untersetzungsgetrieben und die Sicherung von Hochleistungskomponenten in großen Getriebesystemen entwickelt und wird häufig in kompletten Sätzen schwerer Industrieanlagen in Sektoren wie Metallurgie, Bergbau, Hafenbetrieb und Windenergieerzeugung eingesetzt.

Ermüdungs- und Schlagfestigkeit

Die Verriegelungsbaugruppe vom Typ Z7B verwendet eine völlig starre Reibungsübertragungsstruktur. Aufgrund seiner Konstruktion vermeidet es von Natur aus die üblichen Fallstricke, die mit elastischen Komponenten verbunden sind – insbesondere das Risiko der Alterung und des anschließenden Ausfalls – und ist daher ideal für die Betriebsbedingungen mit wechselnden Stößen geeignet, die für Stahlwerke, Bergwerke und Hafenanlagen typisch sind.

1.  Beseitigung elastischer Schwächen: Es überwindet die inhärenten Mängel gewöhnlicher elastischer Kupplungskomponenten – wie etwa die Anfälligkeit für Alterung und Ermüdungsversagen –, indem es zur Drehmomentübertragung auf starre konische Oberflächen setzt. Folglich ist es immun gegen Leistungseinbußen, die häufig durch elastischen Zerfall verursacht werden.

2.  Anpassungsfähigkeit an anspruchsvolle Bedingungen: Es ist so konstruiert, dass es häufigen Start-Stopp-Zyklen, Stoßbelastungen durch Vorwärts-Rückwärts-Umkehrungen und kontinuierlichem Schwerlastbetrieb rund um die Uhr standhält und eine hervorragende Toleranz gegenüber wechselnden Belastungen aufweist.

3.  Außergewöhnliche Haltbarkeit: Selbst bei längerer und wiederholter Stoßbelastung bleibt die Baugruppe frei von Lockerung, Schlupf oder Drehmomentverschlechterung. Die Kupplung ist das ganze Jahr über ununterbrochen im Dauerbetrieb einsetzbar und übertrifft bei weitem die Haltbarkeit herkömmlicher Kupplungskomponenten.

Feldanpassungsfähigkeit

Die Baugruppe bietet viel Spielraum für Montagefehler und stellt weniger hohe Anforderungen an die Bearbeitungsgenauigkeit der Werkstücke. Diese Funktion geht speziell auf die schwierigen Montageprobleme ein und löst sie, die häufig bei der Arbeit mit älteren Geräten auftreten, bei denen die Wellenoberflächen möglicherweise abgenutzt oder beschädigt sind.

1.  Hohe Toleranz für Passungsabweichungen: Es weist eine hohe Fähigkeit auf, Abweichungen in den Passungstoleranzen zwischen der Welle und der Nabe auszugleichen. Diese Fähigkeit ermöglicht niedrigere Präzisionsstandards bei der Erstbearbeitung von Werkstücken und reduziert dadurch die Gesamtkosten, die mit der Präzisionsbearbeitung von Bauteilen verbunden sind.

2. Die Verriegelungsbaugruppe vom Typ Z7B kompensiert Mängel an alternden Geräten – wie z. B. Wellenoberflächenverschleiß, leichte ovale Verformung und übermäßiges Passungsspiel – und eliminiert so das Getriebespiel, ohne dass die gesamte Wellen- und Nabenbaugruppe ausgetauscht werden muss, was eine kostengünstige Nachrüstung ermöglicht.

3. Die Montageposition ist frei einstellbar und erfordert keine genaue Bezugspunktpositionierung, wodurch die Komplexität der Nachrüstung älterer Geräte vor Ort effektiv reduziert wird.

Strukturelle Sicherheitsleistung

Durch die Nutzung einer geschlossenen, integrierten Klemmstruktur beseitigt die Verriegelungsbaugruppe vom Typ Z7B zahlreiche Sicherheitsrisiken, die mit herkömmlichen Passfederverbindungen verbunden sind, und gewährleistet eine stabile und zuverlässige Verriegelungsleistung auch unter rauen Betriebsbedingungen.

1. Es eliminiert häufige Ausfallrisiken, die mit herkömmlichen Passfedern verbunden sind – wie Verschleiß, Bruch, axiale Verschiebung und Getriebefresser – und erhöht so die Sicherheitsredundanz des Gerätebetriebs.

2. Die integrale Struktur verteilt die Lasten gleichmäßig und verhindert so örtliche Spannungskonzentrationen. Folglich ist die Baugruppe äußerst widerstandsfähig gegen Fehlausrichtung, Ablösung oder Bruch von Komponenten während des Betriebs.

3. Es sorgt für eine sichere Verriegelung unter schwierigen Bedingungen – darunter starke Stoßbelastungen, hohe Temperaturen, staubige Umgebungen und starke Vibrationen – und verhindert so Geräteschäden und Produktionssicherheitsvorfälle durch plötzliche Getriebeausfälle und erhöht letztendlich den Gesamtsicherheitsfaktor der Maschine.

Grundlegende Spezifikationen

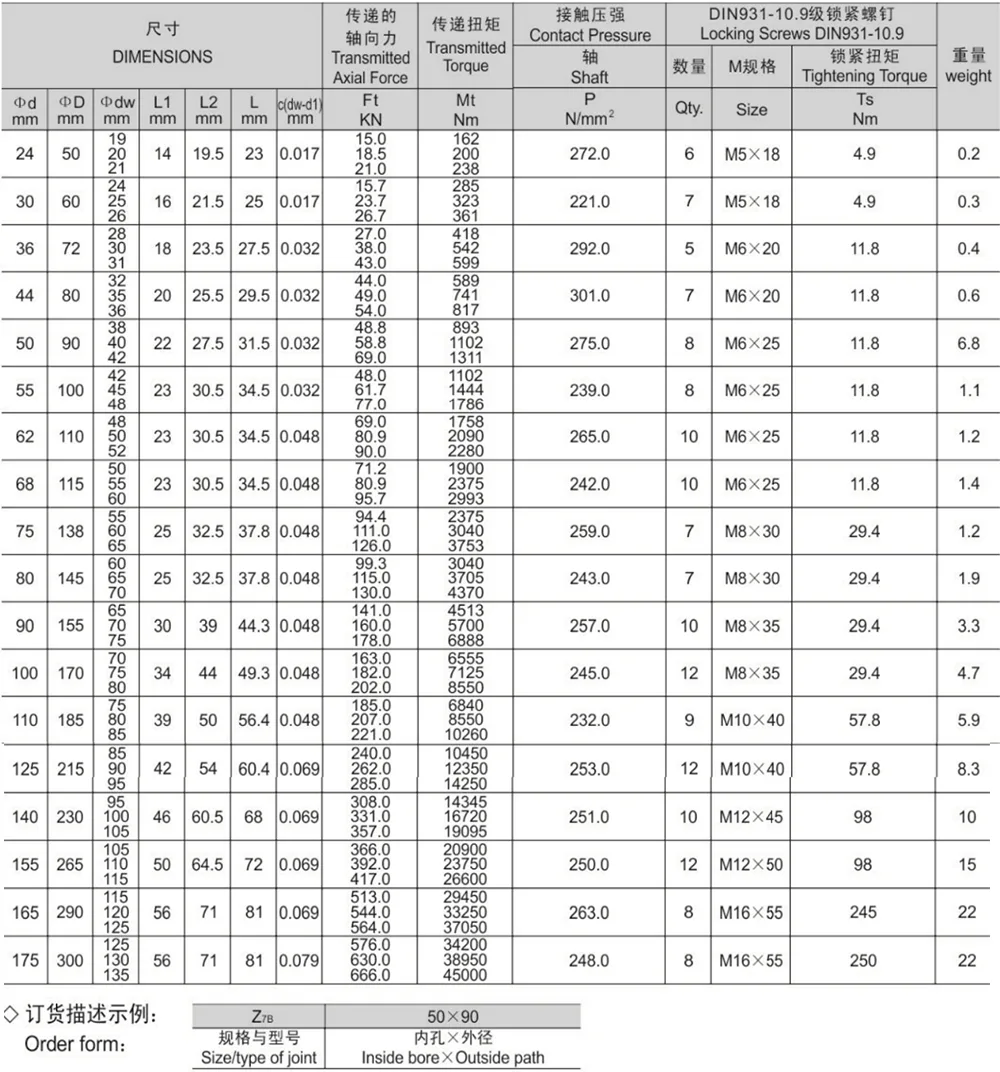

Die Verriegelungsbaugruppe vom Typ Z7B ist in einer umfassenden Reihe grundlegender Abmessungen und Parameter erhältlich. Informationen zur Produktauswahl finden Sie in der Tabelle mit den Grundabmessungen und Parametern der Z7B-Verriegelungsbaugruppe, um das geeignete Modell anhand des Wellendurchmessers, des Nenndrehmoments und des verfügbaren Installationsraums zu bestimmen.
