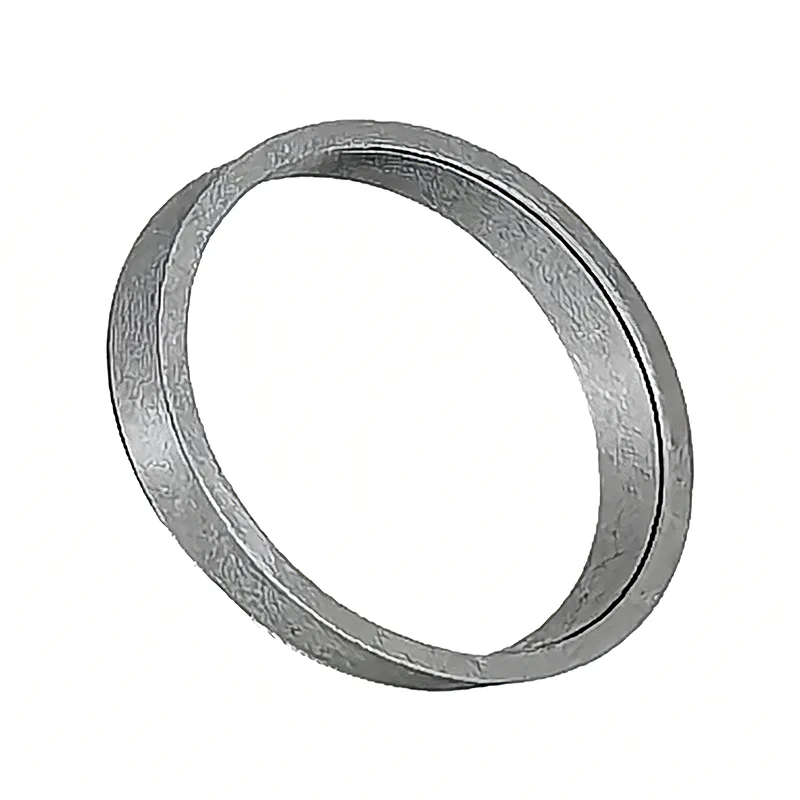

Verriegelungsbaugruppe vom Typ Z1

Für Großeinkäufe der Typ-Z1-Verriegelungsbaugruppe ist eine direkte Lieferung vom Originalhersteller Jiteng möglich. Diese Baugruppe verfügt über ein stromlinienförmiges Design mit integriertem Konusring und ermöglicht eine schlüssellose Reibungsübertragung ohne Spiel. Es ermöglicht eine schnelle Installation, ohne dass eine Heizung oder Spezialwerkzeuge erforderlich sind. Kompakt in der Größe und äußerst anpassungsfähig, ist es in einer breiten Palette von Standardspezifikationen erhältlich und unterstützt kundenspezifische, nicht standardmäßige Abmessungen. Es eignet sich hervorragend für Präzisionsübertragungsanwendungen mit kleinen bis mittleren Drehmomenten, beispielsweise in Automatisierungssystemen, CNC-Maschinen und leichten Industrieanlagen.

Produktvorteile

1. Minimalistische Struktur

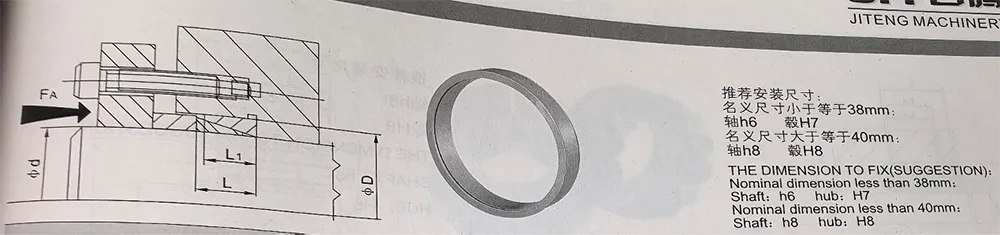

Die Verriegelungsbaugruppe vom Typ Z1 nutzt eine stromlinienförmige, integrierte Struktur aus inneren und äußeren konischen Ringen. Es sind keine zusätzlichen Hilfsspannkomponenten erforderlich, was zu einer kürzeren axialen Gesamtlänge und einem geringeren Gewicht führt.

Es beseitigt effektiv die Nachteile herkömmlicher Verbindungskomponenten, nämlich deren Sperrigkeit und übermäßigen Platzbedarf. Es wurde speziell für kompakte Getriebesysteme entwickelt, bei denen der interne Installationsraum begrenzt ist, und dient als standardmäßige, wesentliche Komponente für kleine Präzisionsübertragungsgeräte.

2. Schlüssellose Verbindung

Durch den Verzicht auf herkömmliche Keilnut-Verbindungsstrukturen sind für Welle und Nabe keine Schlitz- oder Bohrvorgänge erforderlich. Dadurch werden potenzielle Fehlerursachen wie verringerte Wellenfestigkeit, Spannungskonzentration, Keilverschleiß und Lockerung während des Langzeitbetriebs grundsätzlich eliminiert.

Die Drehmomentübertragung erfolgt durch gleichmäßige Reibung, die durch die Druckkraft zwischen den konischen Flächen erzeugt wird, wodurch eine spielfreie Übertragung erreicht wird. Dies gewährleistet eine hohe Koaxialitätspräzision und einen reibungslosen Betrieb, was die Lebensdauer der Kernkomponenten des Getriebes erheblich verlängert und die langfristigen Wartungs- und Betriebskosten effektiv senkt.

3. Einfache Montage und Demontage

Für die Montage vor Ort sind weder Erwärmungs- noch Pressmontageprozesse erforderlich, noch sind Spezialwerkzeuge erforderlich. Durch einfachen Druck auf die Stirnfläche ist die Montage und sichere Befestigung schnell erledigt.

Der Demontagevorgang ist einfach und bequem, und die Einbauposition ermöglicht eine präzise Mikroeinstellung, wodurch die Effizienz bei der Montage, Wartung und Nachrüstung der Geräte erheblich gesteigert wird.

Mehrere Einheiten können in Reihe installiert werden, um spezifische Lastanforderungen zu erfüllen, wodurch die Gesamttragfähigkeit effektiv erhöht und eine Vielzahl von Drehmomentübertragungsbedingungen berücksichtigt werden.

Breites Anwendungsspektrum

Die Verriegelungsbaugruppe vom Typ Z1 wurde speziell für Präzisionsübertragungsanwendungen mit kleinen bis mittleren Drehmomenten entwickelt. Es ist mit einem breiten Spektrum an Gerätetypen kompatibel und bietet außergewöhnliche Vielseitigkeit.

Zu seinen Hauptanwendungen gehören Präzisionsübertragungsmechanismen, die in Automatisierungsgeräten, Verpackungsmaschinen, Druckmaschinen, Textilmaschinen, CNC-Werkzeugmaschinen, kleinen Drehzahlminderern, Fördersystemen und Servoantriebsbaugruppen zu finden sind.

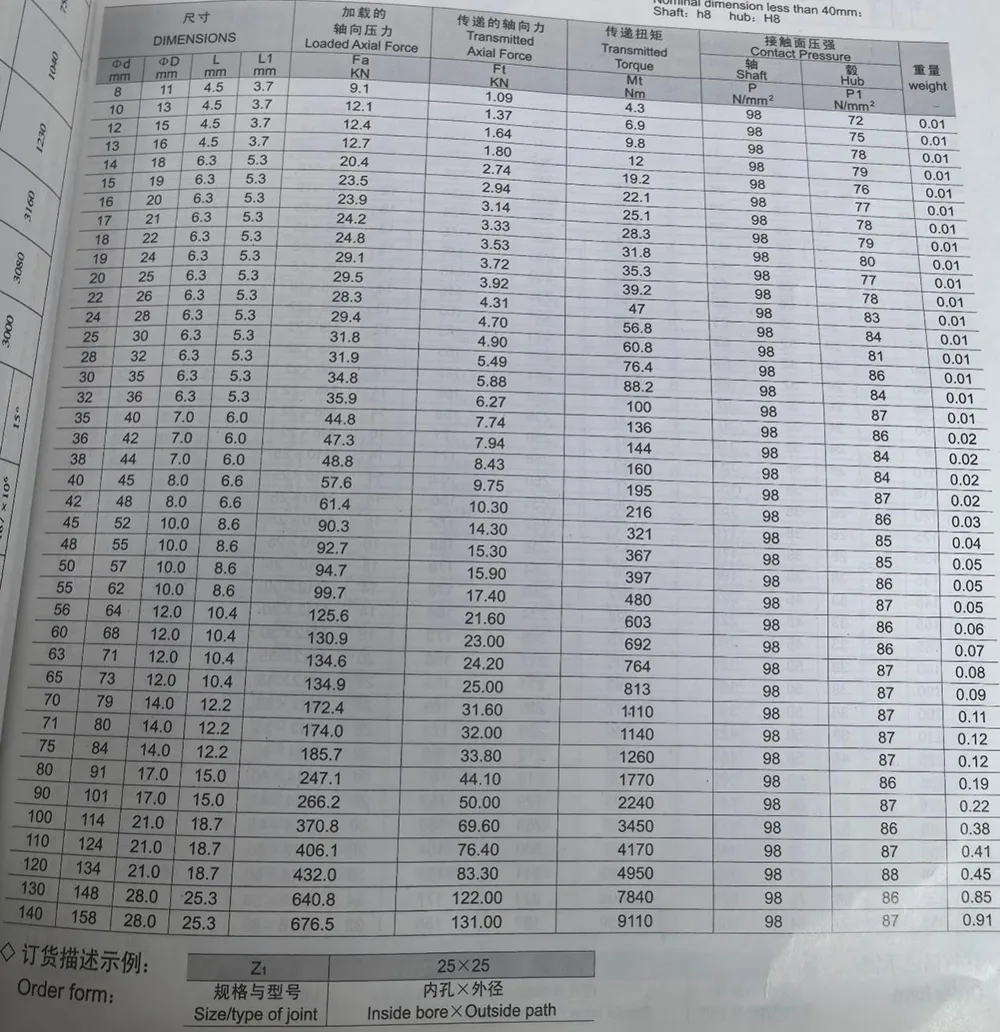

Die gesamte Produktreihe verfügt über ein umfassendes Sortiment an Standardwellendurchmessern mit ausreichender Lagerverfügbarkeit. Darüber hinaus unterstützt das Produkt die Anpassung an nicht standardmäßige Abmessungen und ermöglicht so die Erfüllung der besonderen Montage- und Nachrüstanforderungen verschiedener Gerätetypen.

Vorteile der Anpassungsfähigkeit

Der Installationsprozess ist äußerst einfach und erfordert keine Wärmebehandlung, Spezialwerkzeuge oder komplexe Verfahren. Der Zusammenbau kann durch einfaches Anwenden von axialem Druck schnell abgeschlossen werden, und die Demontage ist mühelos – es müssen lediglich Befestigungselemente gelöst werden. Die Einbauposition ist frei einstellbar, was den Arbeits- und Zeitaufwand für die Gerätewartung und den Komponentenaustausch deutlich reduziert.

Der Einsatz ist äußerst flexibel: Eine einzelne Einheit kann unabhängig verwendet werden, oder mehrere Einheiten können in Reihe gestapelt werden, um die Tragfähigkeit zu erhöhen und so eine umfassende Anpassungsfähigkeit an verschiedene Drehmomentlastbedingungen zu gewährleisten.

FAQ

- F1: Was ist der größte Vorteil der Typ-Z1-Verriegelungsbaugruppe im Vergleich zu herkömmlichen Passfederverbindungen?

- A1: Herkömmliche Keilverbindungen erfordern die Bearbeitung von Keilnuten und das Bohren von Löchern, wodurch die strukturelle Integrität der Welle geschwächt wird und Spannungskonzentrationspunkte entstehen. Dies führt bei längerem Betrieb häufig zu Verschleiß, Lockerung und der Entstehung von Getriebespiel. Das Modell Z1 nutzt einen schlüssellosen, reibungsbasierten Übertragungsmechanismus; Es verursacht keine Schäden an der Welle, sorgt für eine spielfreie Übertragung und bietet eine hervorragende Rundlaufgenauigkeit. Folglich übertreffen seine Betriebspräzision und Stabilität die herkömmlicher Passfederverbindungen bei weitem und erfordern im Laufe der Zeit nur minimale Wartung.

- F2: Erfordert die Installation der Z1-Verriegelungsbaugruppe Erhitzen, Einpressen oder spezielle Ausrüstung?

- A2: Nein. Das Modell Z1 verfügt über ein „hitzefreies, druckfreies“ Strukturdesign. Es sind weder spezielle Werkzeuge noch komplexe Verfahren erforderlich; Der Zusammenbau wird einfach durch Anziehen der Standardschrauben abgeschlossen, um eine axiale Kompression auszuüben. Sowohl die Demontage als auch die Feinabstimmung der Position sind äußerst komfortabel und verringern die Hürden für die Installation vor Ort erheblich.

- F3: Was ist zu tun, wenn die Drehmomentbelastung des Geräts hoch ist und eine einzelne Z1-Verriegelungsbaugruppe nicht über ausreichende Tragfähigkeit verfügt?

- A3: Sie können eine Reiheninstallationskonfiguration mit mehreren Einheiten verwenden. Durch die Stapelung mehrerer Einheiten entsprechend den tatsächlichen Betriebsbedingungen können Sie die gesamte Drehmomenttragfähigkeit effektiv erhöhen. Dies bietet eine flexible Anpassungsfähigkeit für Anwendungen mit mittlerer bis hoher Last, ohne dass auf eine größere Verriegelungsbaugruppe umgestellt werden muss, und sorgt so für eine hervorragende Anpassungsfähigkeit und Kosteneffizienz.

- F4: Welche Gerätetypen sind hauptsächlich mit der Typ-Z1-Verriegelungsbaugruppe kompatibel? Sind nicht standardmäßige Anpassungen verfügbar?

- A4: Dieses Produkt ist in erster Linie für Präzisionsübertragungsanwendungen mit kleinen bis mittleren Drehmomentbelastungen konzipiert. Es ist kompatibel mit Geräten in Bereichen wie Automatisierung, Verpackung, Druck, Textilien, CNC-Maschinen, kleinen Untersetzungsgetrieben und Servoantriebssystemen. Standardgrößen sind sofort auf Lager verfügbar, und wir unterstützen auch die Anpassung für nicht standardmäßige Bohrungsdurchmesser und Sonderabmessungen, wodurch sich das Produkt ideal für die Nachrüstung älterer Geräte und die Erfüllung einzigartiger Installationsanforderungen eignet.

- F5: Besteht aufgrund der schlüssellosen, reibungsbasierten Getriebestruktur die Gefahr von Schlupf oder Lockerung im Langzeitbetrieb?

- A5: Nein. Der Z1 überträgt Drehmoment durch die gleichmäßige Druckreibung, die durch konische Oberflächen erzeugt wird. Es sorgt für eine gleichmäßige Lastverteilung und eine spielfreie Übertragung und eliminiert so den Verschleiß und das daraus resultierende Spiel, die typischerweise bei Passfederverbindungen auftreten. Sobald es ordnungsgemäß zusammengebaut und festgezogen ist, bleibt es bei längerem Dauerbetrieb äußerst widerstandsfähig gegen Verrutschen oder Lockern und gewährleistet so eine stabile Getriebepräzision. Dadurch ist es ideal für den Einsatz in Präzisionsservosystemen und kontinuierlich arbeitenden Maschinen geeignet.
