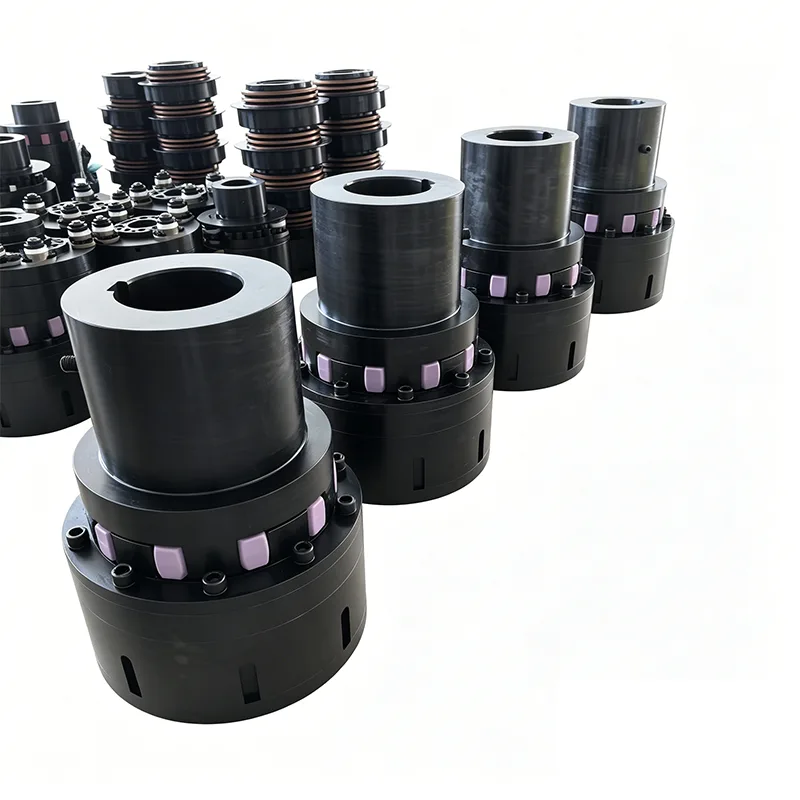

Multi-Reibungs-Drehmomentbegrenzer

Jiteng ist tief im chinesischen Bereich der Getriebeschutzkomponenten verwurzelt und steht als integrierter Hersteller und Komplettanbieter, der sowohl Forschung und Entwicklung als auch Produktion übernimmt, und ist der unabhängige Entwickler und Produzent des Multi-Friction-Drehmomentbegrenzers. Bei diesem Produkt handelt es sich um eine mechanische Überlastschutzkomponente vom Schlupftyp, die derzeit die vielseitigste Drehmomentbegrenzungsvorrichtung auf dem Markt darstellt und sich an die unterschiedlichsten Betriebsbedingungen anpassen lässt.

Wie unterscheidet es sich von einem ausrückbaren Drehmomentbegrenzer?

Im Gegensatz zu auskuppelnden Drehmomentbegrenzern, die bei Aktivierung die Leistung sofort vollständig unterbrechen, nutzt der Multi-Friction-Drehmomentbegrenzer mehrere Sätze verschleißfester Reibplatten als Übertragungsmedium. Im Normalbetrieb ist es auf Haftreibung angewiesen, um das Drehmoment stabil zu übertragen. Sollten jedoch Probleme auftreten – etwa Materialklemmen, plötzliche Stoßbelastungen oder übermäßige Belastungsniveaus – kommt es zu relativem Gleiten zwischen den Reibflächen. Dieser Mechanismus absorbiert den Überlaststoß durch eine flexible Gleitbewegung, anstatt das Gerät abrupt anzuhalten.

Grundstruktur

Der Multi-Friction-Drehmomentbegrenzer verfügt über ein integriertes, kompaktes Strukturdesign mit Komponenten, die in einer engen, geordneten Konfiguration angeordnet sind. Die Gesamtbaugruppe ist frei von unnötigen strukturellen Redundanzen, wodurch der Platzbedarf minimiert und gleichzeitig die spätere Demontage, Wartung und der Austausch von Komponenten erleichtert werden.

- Kompletter Satz Kernkomponenten: Die gesamte Baugruppe besteht aus acht Hauptkomponenten: einer Antriebsplatte, einer angetriebenen Platte, verschleißfesten Reibplatten, Druckfedern, einer Drehmomenteinstellmutter, Sicherungs- und Positionierungselementen, einer adaptiven Buchse und einem staubdichten Schutzgehäuse. Jede Komponente erfüllt eine bestimmte Funktion und übernimmt in Synergie sowohl die Kraftübertragung als auch den Überlastschutz.

- Einfache Montage und Einstellung: Dank eines standardisierten, modularen Strukturdesigns mit hoher Komponentenkompatibilität benötigen Bediener keine spezielle Montageerfahrung, um Installations-, Ausrichtungs- und Drehmomenteinstellungsverfahren schnell abzuschließen.

- Externes staubdichtes Gehäuse: Ein spezielles staubdichtes Gehäuse dient dazu, den internen Mechanismus vor externem Staub und Verunreinigungen in der Luft zu isolieren. Dadurch wird verhindert, dass sich Partikel an den Reibplattenoberflächen festsetzen, Fehlfunktionen wie Schlupfausfälle oder Getriebeschwingungen werden vermieden und letztlich die Lebensdauer der Reibplatten verlängert.

Funktionsprinzip

Die Kernbetriebslogik des Multi-Friction-Drehmomentbegrenzers basiert auf der Kombination aus Federvorspanndruck und einer Mehrscheiben-Reibungsstruktur. Es arbeitet in drei unterschiedlichen Zuständen – normale Übertragung, Überlastschutz und automatische Rückstellung – und ist mit einer Vielzahl von Betriebsmodi kompatibel, einschließlich kontinuierlicher und intermittierender Arbeitszyklen.

- Standard-Kraftübertragungsmodus: Im Normalbetrieb unter Last üben die Druckfedern kontinuierlich einen konstanten Druck aus und klemmen die Reibplatten auf beiden Seiten fest. Das Drehmoment wird über die statische Reibungskraft zwischen den Platten übertragen, wodurch kein Übertragungsspiel, minimale Betriebsgeräusche und eine stabile Kraftübertragungseffizienz gewährleistet werden – ideal für den kontinuierlichen Langzeitbetrieb.

- Überlast-Schlupfschutzmodus: Wenn das Gerät auf ungewöhnliche Bedingungen stößt – wie z. B. Materialstau oder plötzliche Stoßbelastungen – und das tatsächliche Drehmoment den voreingestellten Schutzschwellenwert überschreitet, kommt es zu einem relativen Gleiten zwischen den Reibungskontaktflächen. Dieser „flexible Schlupf“-Modus dämpft effektiv die Auswirkungen der Überlastung und verhindert so, dass sich schädliche Lasten auf nachgeschaltete Komponenten (z. B. Motoren, Spindeln und Untersetzungsgetriebe) ausbreiten, wodurch Geräteschäden an der Quelle verhindert werden.

- Vollautomatischer Reset-Modus: Sobald das Personal den Überlastfehler diagnostiziert und behoben hat – und die Gerätelast wieder auf das Standardniveau zurückgekehrt ist – rasten die Reibplatten auf beiden Seiten automatisch wieder ein und rasten ein. Es ist kein manueller Eingriff oder eine Demontage der Ausrüstung erforderlich. Das Übertragungssystem nimmt sofort den Normalbetrieb wieder auf, wodurch die Ausfallzeiten erheblich reduziert werden.

Anwendungsfelder

- Fördersysteme: Kompatibel mit verschiedenen Materialtransportlinien, Kettenförderern und Becherwerken; Behebt effektiv plötzliche Überlastungsprobleme, die durch Materialansammlungen oder -staus verursacht werden.

- Holzbearbeitungs- und Verpackungsgeräte: Lässt sich in Holzbearbeitungsmaschinen und Verpackungs-/Abfüllgeräte integrieren, um während der Verarbeitung entstehende vorübergehende Stoßbelastungen abzufedern und so Präzisionsübertragungsstrukturen zu schützen.

- Allgemeine Flüssigkeits- und Mischausrüstung: Geeignet für den Einsatz mit Mischgeräten, Industrieventilatoren und Wasserpumpen; Ideal für Getriebesysteme, die durch häufige Lastschwankungen und hohe Start-Stopp-Zyklen gekennzeichnet sind.

- Leichte industrielle Automatisierung: Anwendbar auf eine breite Palette kleiner bis mittlerer leichter industrieller Automatisierungsmaschinen; zeichnet sich durch eine kompakte Struktur und einfache Installation aus und erfüllt perfekt die Sicherheitsanforderungen kleiner und mittlerer automatisierter Produktionslinien.

Wirtschaftlicher und praktischer Wert

Im Vergleich zu Überlastschutzvorrichtungen vom Zahnrad-, Kugel- oder Rasttyp liegt der Hauptvorteil des Multi-Friction-Drehmomentbegrenzers in seinen geringeren Gesamtbetriebskosten, was ihn zur überlegenen Wahl für die Integration großvolumiger Geräte und anspruchsvolle, hochfrequente Betriebsumgebungen macht.

- Erschwingliche Anschaffungskosten: Mit einer einfachen Gesamtstruktur und kontrollierbaren Komponentenherstellungskosten bietet das Gerät ein außergewöhnliches Preis-Leistungs-Verhältnis. Dies macht es zur idealen Wahl für Gerätehersteller, die kostengünstige Lösungen für die Massenintegration und die Lagerung großer Lagerbestände suchen.

- Einfache und kostengünstige Wartung: Der Montage- und Demontagevorgang ist einfach und bequem; Innerhalb der gesamten Einheit gelten lediglich die Reibscheiben als Standard-Verschleißteile. Austauschaufgaben erfordern keine speziellen Präzisionswerkzeuge und können von einer einzelnen Person durchgeführt werden, wodurch die Hürden bei der Gerätewartung erheblich gesenkt und die Arbeitskosten gesenkt werden.

- Reduzierte Gesamtproduktionsverluste: Verhindert effektiv häufige Geräteausfälle – wie Wellenbruch, Getriebeabsplitterungen und Motordurchbrennen – und senkt dadurch die Kosten für die Komponentenbeschaffung bei gleichzeitiger Minimierung von Ausfallzeiten aufgrund von Fehlfunktionen, was letztendlich die Gesamteffizienz der Produktion steigert.

- Außergewöhnliche Produktvielseitigkeit: Unsere umfassende Produktlinie bietet eine breite Palette an Spezifikationen und entspricht einem hohen Standardisierungsgrad der Branche. Produkte mit denselben Spezifikationen sind direkt mit ähnlichen, derzeit auf dem Markt erhältlichen Komponenten austauschbar, was es Unternehmen ermöglicht, ihren Ersatzteilbestand zu konsolidieren und das Ersatzteilmanagement zu vereinfachen.

Unternehmensvorteile

Als erfahrener inländischer Hersteller von Multi-Friction-Drehmomentbegrenzern hat sich unser Unternehmen über ein Jahrzehnt auf die Branche des mechanischen Überlastschutzes spezialisiert. Mithilfe unserer firmeneigenen Produktionslinien bieten wir Käufern im In- und Ausland umfassende Übertragungsschutzlösungen, die sich durch hohe Kompatibilität und niedrige Kosten auszeichnen.

1. Eigene Fertigung mit strenger Qualitätskontrolle:

Jedes Produkt – vom Rohschmieden und der Reibscheibenformulierung bis hin zur Präzisionsbearbeitung und Endmontage – wird vollständig im eigenen Haus hergestellt. Jede Einheit, die unser Werk verlässt, wird einer strengen Drehmomentkalibrierung und Haltbarkeitsprüfung unterzogen, um präzise Schlupfschwellen und eine stabile Betriebsleistung sicherzustellen.

2. Ausreichender Lagerbestand und schnelle Lieferung:

Wir halten einen Vorrat an Standardmodellen (komplette Einheiten) und Ersatzreibscheiben bereit. Wir sind bestens gerüstet, um Musteranfragen, Kleinserienbestellungen und Vollcontainer-Exportaufträge zu erfüllen und so die Lieferzeiten für unsere Kunden in Übersee erheblich zu verkürzen.

3. Kostenlose Einzelberatung zur Produktauswahl:

Unser technisches Team analysiert Faktoren wie Gerätedrehzahl, Motorleistung, Betriebsbedingungen und Installationsraum. Durch die klare Unterscheidung zwischen Slip-Typ- und Disengagement-Typ-Produkten können wir jedem Kunden das am besten geeignete Modell und die am besten geeigneten Spezifikationen zuordnen und so Auswahlfehler bereits in der ersten Planungsphase wirksam verhindern.

4. Umfassende Lifecycle-Support-Services:

Wir stellen Ihnen kostenlos detaillierte Produktabmessungszeichnungen, Installationsanleitungen und Parametertabellen zur Drehmomenteinstellung zur Verfügung. Für unsere Kunden im Ausland bieten wir auch Video-Fernführung für die Installation und Inbetriebnahme an, um bei der Bewältigung betrieblicher Herausforderungen vor Ort zu helfen.
