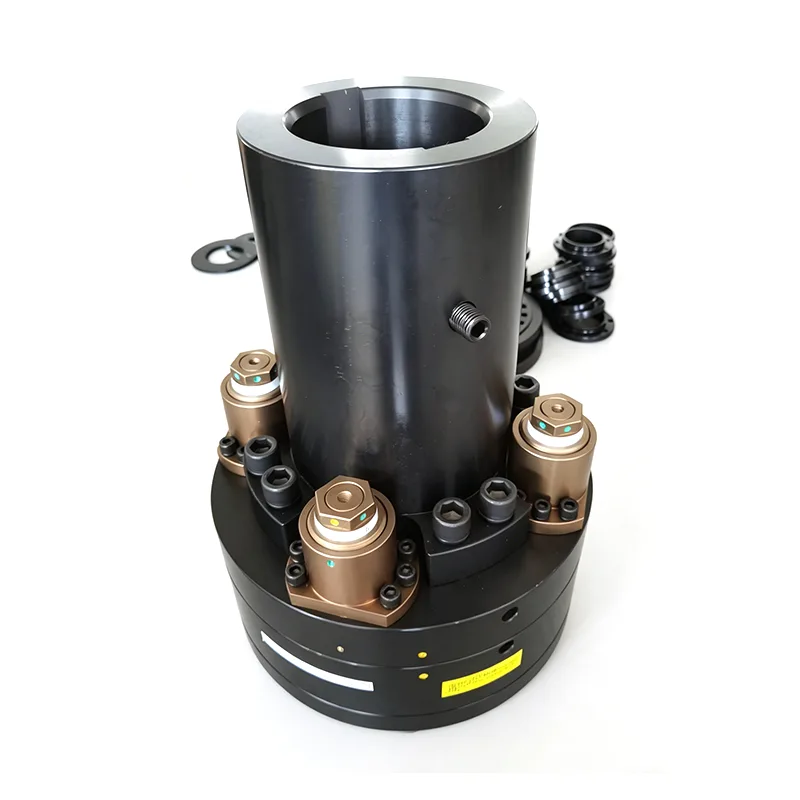

Drehmomentbegrenzer vom Stifttyp

Der Bolzen-Drehmomentbegrenzer ist eine rein mechanische Überlastschutzkomponente mit hoher Steifigkeit – derzeit eine der vielseitigsten Begrenzungs- und Sicherheitsvorrichtungen, die in industriellen Kraftübertragungssystemen eingesetzt werden. Leveraging a structural design that combines disc springs with interlocking pins, it achieves power transmission with zero backlash. Im Gegensatz zu herkömmlichen Kugel- oder Rollenprodukten bietet dieses Design eine überlegene Gesamtsteifigkeit des Getriebes und eine außergewöhnliche Widerstandsfähigkeit gegen Stoßbelastungen. Sollte das Gerät einer Überlastung ausgesetzt sein – etwa einem Blockieren oder plötzlichen Laststößen –, werden die internen Stifte automatisch gelöst, um den Druck zu entlasten, die Kraftübertragung sofort zu unterbrechen und dadurch kritische Geräteausfälle wie Brüche der Getriebewelle oder Getriebeschäden zu verhindern.

Kosten- und Wirtschaftsperspektive

1. Hohe Gesamtkostenleistung. Die Kernkomponenten des Bolzen-Drehmomentbegrenzers zeichnen sich durch eine hervorragende Haltbarkeit bei geringer Austauschhäufigkeit aus, wodurch die Beschaffungskosten für Ersatzteile gesenkt werden.

2. Die einfache Struktur ermöglicht eine einfache Demontage und Wartung. Es ist keine hochentwickelte professionelle Ausrüstung erforderlich, wodurch die Arbeitskosten für die Wartung gesenkt werden.

3. Verhindern Sie effektiv Wellenbrüche, Getriebebrüche und Geräteschäden und reduzieren Sie so die Wartungskosten und Produktionsausfälle erheblich.

4. Vollständiger Spezifikationsbereich für individuelle Modellanpassung, um unnötige Kosten durch übermäßige Leistungsredundanz zu vermeiden.

Funktionsprinzip

1. Normale Kraftübertragung

Die Kauschen werden durch Tellerfedern in die Positionierungsnuten der angetriebenen Scheibe gedrückt. Die Antriebs- und Abtriebsscheiben passen eng zusammen, um das Drehmoment gleichmäßig und spielfrei zu übertragen.

2. Überlastabschaltung

Ein plötzlicher Lastanstieg oder ein Abwürgen führt dazu, dass das tatsächliche Drehmoment den voreingestellten Grenzwert überschreitet. Die Kauschen werden gegen den Federdruck nach oben gedrückt, wodurch die beiden Scheiben sofort getrennt werden und die Kraftübertragung unterbrochen wird.

3. Manuelles Zurücksetzen nach dem Herunterfahren

Richten Sie nach der Fehlerbehebung die Klemmposition aus, indem Sie den Flansch drehen, während das Gerät nicht mehr läuft. Zum Zurücksetzen und Fortsetzen der Kraftübertragung drücken.

Anpassungsfähigkeit der Übertragung

Die ineinandergreifende Struktur sorgt für eine hohe Übertragungssteifigkeit. Beim Starten, Stoppen und Schalten entsteht kein Spiel oder Vibration, wodurch eine gleichmäßige und gleichmäßige Leistungsabgabe erreicht wird. Der Stift-Drehmomentbegrenzer funktioniert zuverlässig bei Vorwärts- und Rückwärtsdrehung ohne Getriebeausfall beim Richtungswechsel und unterstützt die Betriebsmodi Konstantgeschwindigkeit, intermittierend und Schlag.

Einstellung und Betrieb

Ausgestattet mit kalibrierter Einstellstruktur. Drehen Sie die Mutter, um die Vorspannung der Tellerfeder linear anzupassen, wobei deutliche Drehmomentniveaus sichtbar sind. Die einfache Inbetriebnahme erfordert keine hochentwickelten Werkzeuge und ermöglicht die schnelle Einstellung von Schutzgrenzen vor Ort, um den unterschiedlichen Lastschutzanforderungen gerecht zu werden.

Umweltresistenz

Die vollständig versiegelte Struktur verhindert, dass Staub, Feuchtigkeit und Öl in die internen Komponenten eindringen. Der aus Metall gefertigte Stift-Drehmomentbegrenzer widersteht extremen Temperaturen und mechanischen Vibrationen und gewährleistet einen stabilen und dauerhaften Betrieb in rauen Umgebungen wie Bergwerken, Chemiefabriken und Werkstätten im Freien.

FAQ

1. F: Was ist das grundlegende Funktionsprinzip des Bolzen-Drehmomentbegrenzers?

A: Im Normalbetrieb drücken Tellerfedern die Stifte fest in die Positionierungsnuten der angetriebenen Platte; Mitnehmer- und Mitnehmerscheibe bleiben in engem Kontakt und sorgen so für eine stabile und spielfreie Drehmomentübertragung. Wenn die Last ansteigt oder das Gerät blockiert und das tatsächliche Drehmoment den voreingestellten Grenzwert überschreitet, überwinden die Stifte den Federdruck und lösen sich. Dies führt dazu, dass sich die Antriebs- und Abtriebsplatten schnell trennen, wodurch die Kraftübertragung unterbrochen wird. Sobald der Fehler behoben wurde, kann das Gerät zurückgesetzt werden, um die normale Übertragung wieder aufzunehmen, indem das Gerät angehalten, der Flansch an den Eingriffsschlitzen ausgerichtet und Druck ausgeübt wird, um die Stifte zurückzusetzen.

2. F: Weist das Produkt während des Betriebs Getriebespiel oder Vibrationsprobleme auf?

A: Der Stift-Drehmomentbegrenzer verfügt über eine präzisionsmaschige Struktur, die für eine hohe Gesamtsteifigkeit des Getriebes sorgt. Es arbeitet ohne Getriebespiel beim Hochfahren, Herunterfahren oder bei Geschwindigkeitsänderungen der Anlage. Das Gerät läuft reibungslos und ohne spürbare Vibrationen, liefert eine gleichmäßige und stabile Leistungsabgabe und gewährleistet so den kontinuierlichen und zuverlässigen Betrieb des Übertragungssystems.

3. F: Kann dieses Produkt effektiv in Geräten eingesetzt werden, bei denen zwischen Vorwärts- und Rückwärtsdrehung umgeschaltet werden muss?

A: Dieser Drehmomentbegrenzer vom Stifttyp unterstützt den bidirektionalen Betrieb (sowohl vorwärts als auch rückwärts). Beim Richtungswechsel treten keine Übertragungsfehler oder Blockierungsprobleme auf. Darüber hinaus ist es mit einer Vielzahl von Betriebsmodi kompatibel – darunter Dauerbetrieb mit konstanter Drehzahl, intermittierender Betrieb und Anwendungen mit Stoßbelastung – und eignet sich somit für ein breites Spektrum an Arbeitsbedingungen.

4. F: Kann dieses Produkt in rauen Umgebungen mit Staub, Feuchtigkeit oder Ölverschmutzung verwendet werden?

A: Das Produkt verfügt über eine vollständig versiegelte Struktur, die verhindert, dass Staub, Feuchtigkeit und Ölverunreinigungen eindringen und interne Komponenten beeinträchtigen. Das vollständig aus Metall gefertigte Gerät ist beständig gegen extreme Temperaturen und mechanische Vibrationen und ermöglicht einen stabilen Betrieb über lange Zeiträume in komplexen Industrieumgebungen wie Bergwerken, Chemiefabriken und Werkstätten im Freien.

5. F: Welche routinemäßigen Wartungsarbeiten sind erforderlich und ist der gesamte Wartungsprozess schwierig?

A: Das Produkt verfügt über eine einfache Struktur, die eine einfache Demontage und Montage ermöglicht. Routinewartungsverfahren sind unkompliziert und erfordern keine komplexen Vorgänge oder Spezialwerkzeuge. Dank des vollständig abgedichteten Schutzdesigns sind die internen Komponenten gut vor äußeren Verunreinigungen geschützt. Folglich sind die Wartungsanforderungen unter normalen Betriebsbedingungen minimal, was langfristig zu geringeren Gesamtbetriebs- und Wartungskosten führt.

6. F: Welche Arten von Übertragungsgeräten eignen sich am besten für die Verwendung mit diesem Produkt?

A: Aufgrund seiner hohen Getriebesteifigkeit, Stoßfestigkeit und hervorragenden Dichtungs- und Schutzfähigkeiten eignet sich der Drehmomentbegrenzer vom Stifttyp gut für verschiedene Arten von Getriebegeräten, die im Bergbau, in der Chemie und im Freien eingesetzt werden. Es ist besonders ideal für Maschinen, die häufige Richtungswechsel, intermittierenden Betrieb oder die Fähigkeit haben, vorübergehenden Stoßbelastungen standzuhalten, sowie für Geräte, die sich in Feldumgebungen befinden, die durch starken Staub, Ölverschmutzung oder hohe Luftfeuchtigkeit gekennzeichnet sind.
