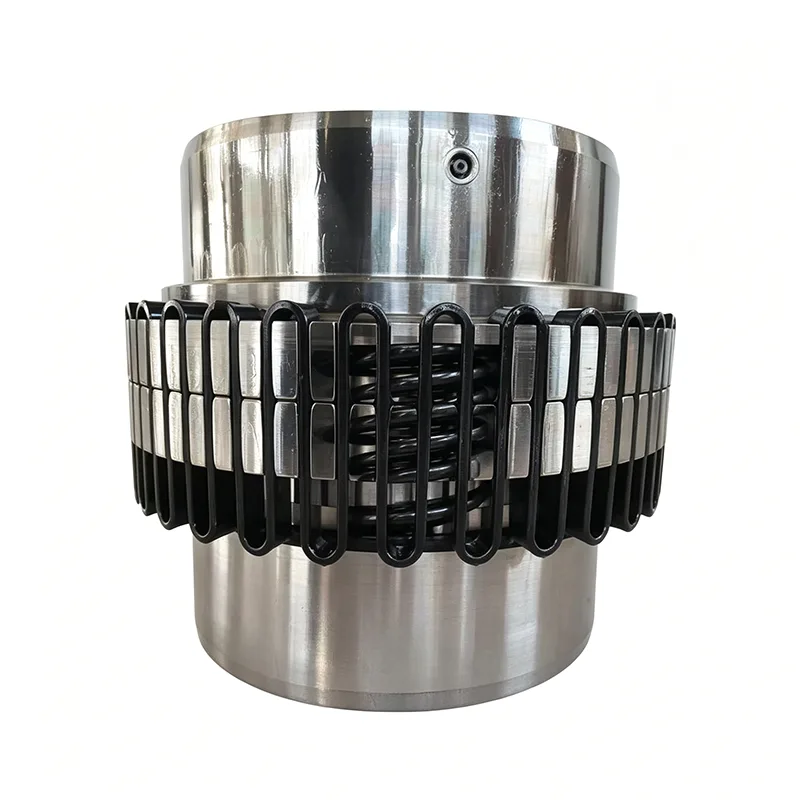

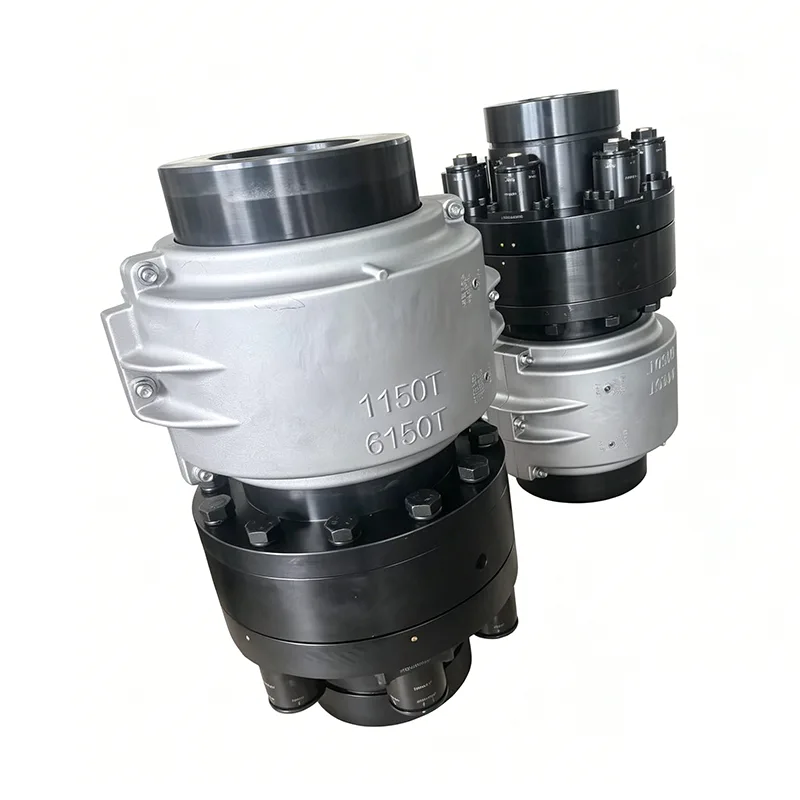

Serpentinenfederkupplung der JS-Serie

Die Serpentinenfederkupplung der JS-Serie ist eine leistungsstarke, elastische Metallübertragungskomponente mit variabler Steifigkeit. Es dient als fortschrittliches Upgrade-Produkt, das speziell für den Ersatz nichtmetallischer elastischer Kupplungen in Betriebsumgebungen mit mittlerer bis hoher Geschwindigkeit und hoher Beanspruchung entwickelt wurde. Im Gegensatz zu flexiblen Kupplungen aus Gummi oder Nylon – alterungsanfälligen Materialien – verzichtet dieses Produkt auf verderbliche nichtmetallische Substanzen. Stattdessen basiert es auf hochfesten Serpentinenfederstreifen als elastische Drehmomentübertragungselemente, die die elastische Verformung der Federn nutzen, um Stöße zu absorbieren und Resonanzen entgegenzuwirken. Die komplette Baugruppe besteht aus zwei Kupplungshälften, einem Schutzdeckelgehäuse, Dichtringen und den Serpentinenfederbändern. Die Kraftübertragung erfolgt durch den formschlüssigen Eingriff der Federstreifen in die Zahnschlitze der Kupplung. Dadurch wird die hohe Übertragungseffizienz starrer Kupplungen mit den Puffer- und Kompensationsfähigkeiten flexibler Kupplungen kombiniert.

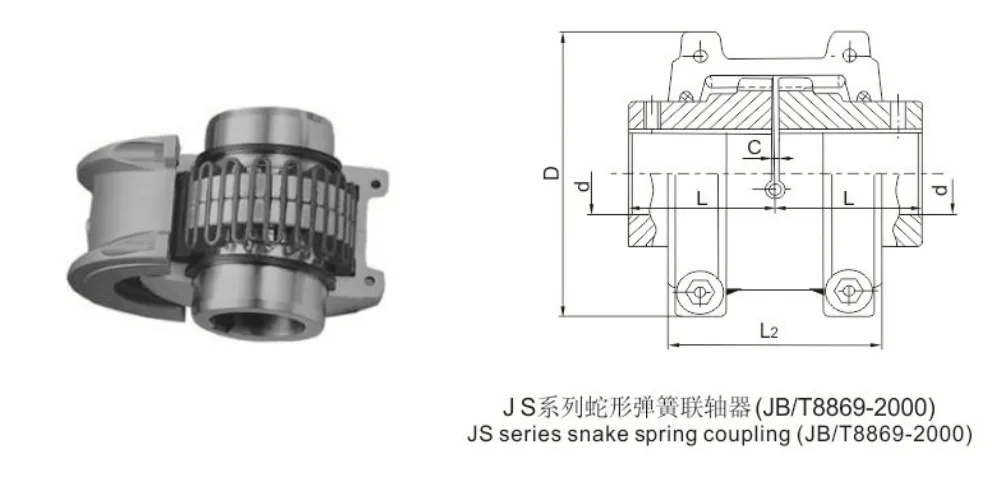

Strukturkomponenten

- Komplette Standardbaugruppe: Eine vollständige Einheit besteht aus zwei Kupplungshälften, zwei Abschnitten des äußeren Schutzgehäuses, zwei staubdichten Dichtungsringen und den Serpentinenfederstreifen. Die Gesamtanzahl der Teile ist deutlich geringer als bei anderen Schwerlastkupplungen mit gleichwertigen Tragfähigkeiten, was zu einer geringeren Ausfallrate führt.

- Exklusive axiale Drehmomentübertragungsstruktur: Die schlangenförmigen Federstreifen werden axial eingeführt und sitzen in den Zahnradschlitzen der beiden Kupplungshälften. Die Drehmomentübertragung erfolgt durch den gleichmäßigen Druck, den die Flanken der Zahnradnuten auf die Federn ausüben; Dies sorgt für eine ausgewogene Kräfteverteilung und verhindert so örtliche Spannungskonzentrationen, die zu Strukturversagen führen könnten.

- Geschlossenes Schutzdesign: Die Kupplung verfügt über ein geteiltes Außengehäuse gepaart mit Dichtungsringen. Diese Konstruktion sichert nicht nur die Position der Federleisten, sondern verhindert auch wirksam das Eindringen von Staub und Feuchtigkeit von außen in die Eingriffszone und schützt so sowohl die Federleisten als auch die Getriebeschlitzstruktur und minimiert gleichzeitig den täglichen Verschleiß.

Funktionsprinzipien

Die Serpentinenfederkupplung der JS-Serie verwendet eine Übertragungslogik mit variabler Steifigkeit, die auf der Druckwechselwirkung zwischen den Zahnradschlitzen und den Federstreifen basiert. Während des Betriebs kann die Kupplung ihre Pufferintensität dynamisch anpassen und so häufige Probleme in Übertragungssystemen wie Vibrationen und Resonanzen grundlegend entschärfen.

- Standard-Kraftübertragungslogik: Die Antriebswelle und die Abtriebswelle sind über entsprechende Halbkupplungen an jedem Ende gekoppelt. Die Seitenwände der antriebsseitigen Zahnradschlitze üben eine Umfangskraft auf die Serpentinenfedern aus; Durch die elastische Verformung dieser Federelemente wird die Abtriebsseite synchron rotierend angetrieben und so die Drehmomentübertragung bewerkstelligt.

- Hocheffizienter Stoßdämpfungs- und Vibrationsunterdrückungsmechanismus: Beim Hochfahren und Herunterfahren der Ausrüstung oder bei Lastschwankungen unterliegen die Serpentinenfedern einer adaptiven elastischen Verformung, um durch wechselnde Lasten verursachte Vibrationen zu dämpfen und so zu verhindern, dass das gesamte Übertragungssystem in einen Resonanzzustand gerät. Das Produkt verfügt über eine durchschnittliche Dämpfungs- und Vibrationsreduzierungsrate von über 36 % und bietet eine Stoßdämpfungsleistung, die die von standardmäßigen elastischen Kupplungen bei weitem übertrifft.

- Variable Steifigkeit, die sich an die Lastbedingungen anpasst: Wenn die Größe des übertragenen Drehmoments variiert, ändert sich der Grad der elastischen Verformung in den Federelementen entsprechend, wodurch sich die Gesamtsteifigkeit der Kupplung automatisch anpasst. Diese Konstruktion gleicht die Laufruhe bei leichten Lasten effektiv mit der robusten Tragfähigkeit bei schweren Lasten aus und eignet sich daher ideal für Anwendungen mit schwankenden Lastbedingungen.

Materialkonfiguration und Lebensdauer

Die elastischen Kernkomponenten werden aus speziell angepasstem Federstahl gefertigt und durch einen mehrstufigen Wärmebehandlungsprozess verstärkt. Dieser Ansatz löst wirksam die in der Branche üblichen Probleme, die mit nichtmetallischen elastischen Elementen verbunden sind – wie z. B. die Anfälligkeit für Alterung, Ermüdungsversagen und schlechte Hochtemperaturbeständigkeit.

- Hochwertige Federrohstoffe: Die Serpentinenfederelemente werden aus ausgewählten Federstahlknüppeln in Industriequalität gefertigt. Diese Materialien werden einer umfassenden Reihe von Präzisionsbehandlungen unterzogen – einschließlich Abschrecken und Anlassen – um sicherzustellen, dass ihre Zugfestigkeit, Ermüdungsbeständigkeit und Zähigkeit alle den höchsten Industriestandards entsprechen.

- Lange Haltbarkeit und minimaler Verschleiß: Der metallische Federkörper ist immun gegen Probleme wie Alterung, Verhärtung oder korrosive Rissbildung und bleibt von Betriebsumgebungen mit extrem hohen oder niedrigen Temperaturen unbeeinträchtigt. Im Vergleich zu nichtmetallischen elastischen Kupplungen (z. B. aus Gummi oder Nylon) bietet diese Konstruktion eine deutlich längere Gesamtlebensdauer.

- Anpassungsfähigkeit an komplexe Wechsellasten: Die Serpentinenfederkupplung der JS-Serie ist so konstruiert, dass sie längerer Belastung durch häufige Start-Stopp-Zyklen, bidirektionale Stoßbelastungen und sich hin- und herbewegende Verformungen bei hoher Geschwindigkeit standhält. Selbst bei Dauerbetrieb in Umgebungen mit hoher Belastung und wechselnder Beanspruchung behält es eine stabile mechanische Leistung bei und weist eine minimale Anfälligkeit für elastischen Abbau auf.

Übertragungsleistung und Sicherheitsmerkmale

- Ultrahohe Übertragungseffizienz: Durch die Verwendung eines Oberflächenkontakt-Übertragungsmechanismus zwischen den Zahnradschlitzen und den Federelementen minimiert die Kupplung den Leistungsverlust. Sein Gesamtübertragungswirkungsgrad kann bis zu 99,47 % erreichen und liefert Energienutzungsraten, die die der meisten derzeit erhältlichen flexiblen Übertragungskupplungen übertreffen.

- Bidirektionaler Überlastschutz: Verfügt über kurzzeitige Überlastpufferfunktionen mit einer ultimativen Belastbarkeit, die bis zum Doppelten des Nenndrehmoments reicht. Dadurch kann es spontane Spitzenlasten mühelos absorbieren und so katastrophale Ausfälle – wie Wellenbruch oder Zahnkollaps – durch plötzliche Überlastungen verhindern.

- Mehrdimensionale Fehlausrichtungskompensation: Durch die Nutzung der multidirektionalen Verformungseigenschaften ihrer Serpentinenfedern kann die Kupplung gleichzeitig axiale, radiale und winklige Installationsfehlausrichtungen ausgleichen. Dies senkt die Installationsschwelle hinsichtlich der Wellenkoaxialität und eignet sich daher ideal für die Integration in bestehende Geräte, bei denen Ausrichtungsabweichungen die Standardtoleranzen überschreiten können.

Vorteile bei Montage und Wartung

- Kompakte und leichte Struktur: Die Serpentinenfederkupplung der JS-Serie zeichnet sich durch eine kompakte Grundfläche und ein leichtes Design aus. Im Vergleich zu anderen Kupplungstypen benötigt sie bei gegebenem Drehmoment deutlich weniger Einbauraum und eignet sich daher hervorragend für den Einsatz in beengten oder geschlossenen Übertragungssystemen.

- Vereinfachte Montage und Demontage: Jede Kupplungseinheit verwendet nur 2 bis 4 Federelemente, was eine einfache und intuitive Montage-/Demontagesequenz gewährleistet. Im Vergleich zu Membran- oder Zahnradkupplungen werden Komplexität und Schwierigkeit bei Inspektion und Komponentenaustausch drastisch reduziert.

- Routinemäßige Wartung mit geringer Häufigkeit: Die Metallfedern müssen nicht häufig ausgetauscht werden, während die versiegelte Gehäusestruktur interne Komponenten effektiv schützt. Die routinemäßige Wartung beschränkt sich auf die regelmäßige Überprüfung des Befestigungsstatus und des Schmierungsniveaus des Gehäuses, sodass kein regelmäßiger Austausch elastischer Verschleißteile erforderlich ist, der bei anderen Kupplungstypen normalerweise erforderlich ist.

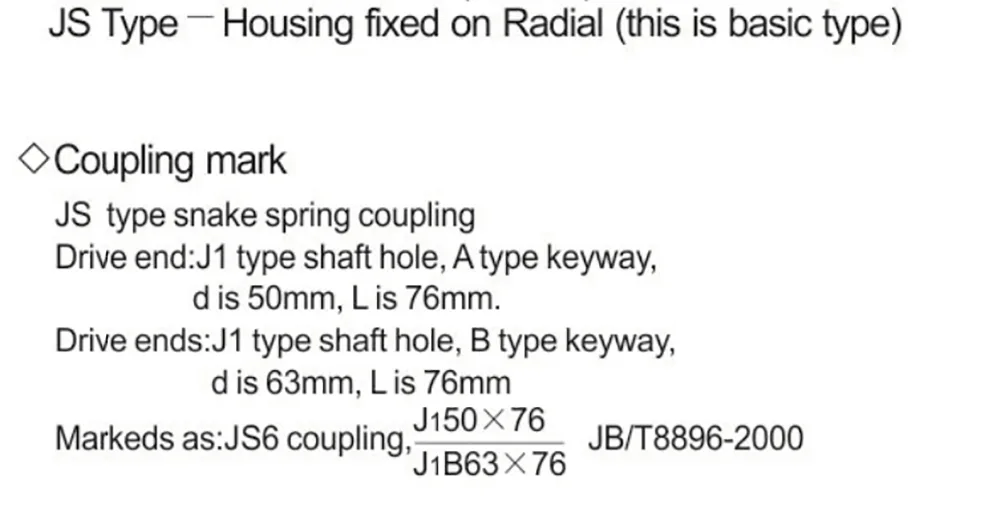

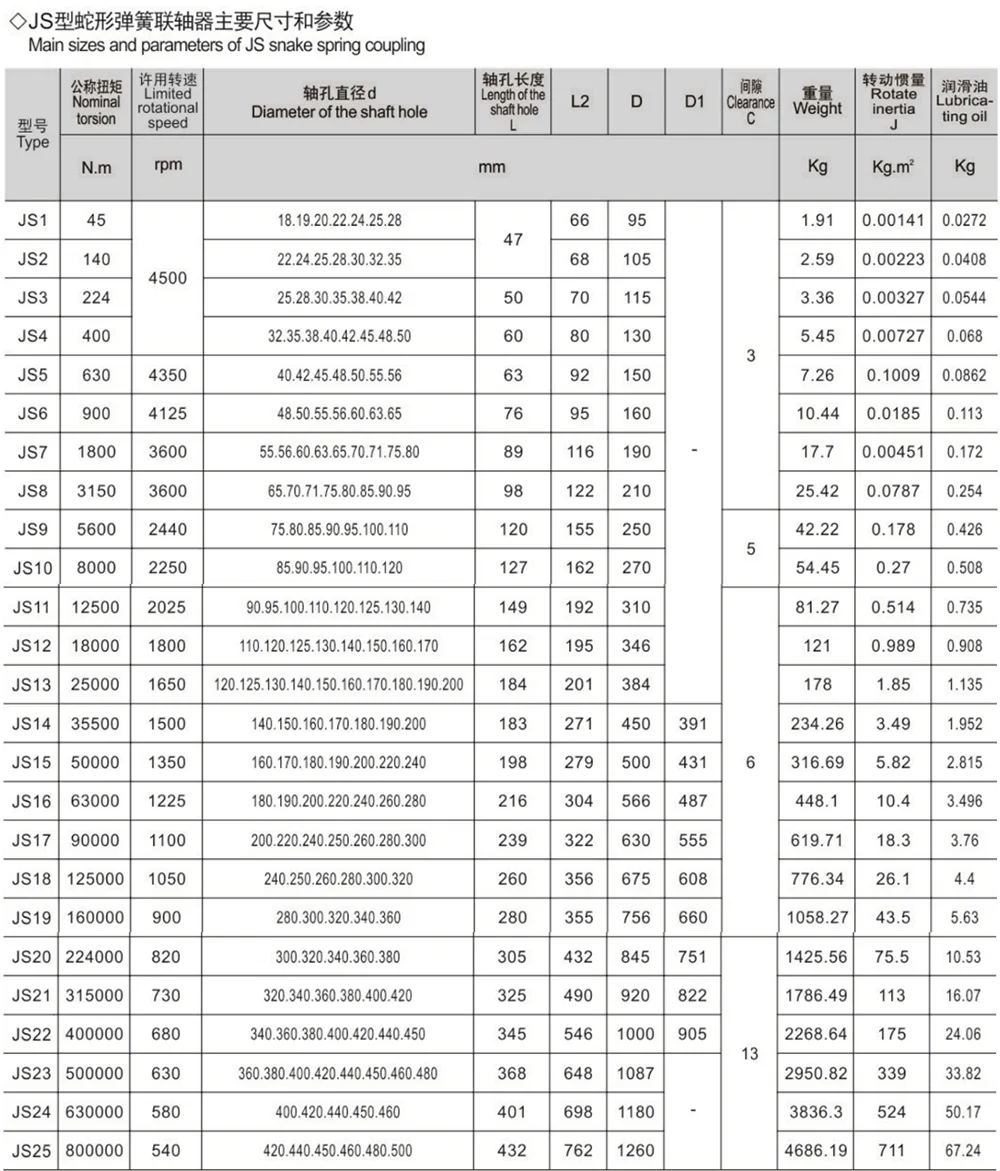

Hinweis: 1. Bitte konsultieren Sie unsere Technologieabteilung, wenn Sie Wellenlöcher auswählen (GB/T 3852). 2. Berechnung des Gewichts und der rotierenden Trägheit bei fehlendem Lochstatus.
