Elastische Stiftkupplung vom Typ HL

Im Gegensatz zu elastischen Kupplungen auf Gummibasis verwendet die elastische Stiftkupplung vom Typ HL hochfestes Nylon für ihre Übertragungsstifte und nutzt die inhärente Zähigkeit und Scherfestigkeit des Nylonmaterials, um die Kraftübertragung zu erleichtern. Während herkömmliche starre Direktantriebsmethoden anfällig für häufige Probleme wie Keilnutverschleiß, Komponentenbruch, Gerätevibrationen und ungewöhnliche Geräusche sind, bietet dieses Produkt eine perfekte Lösung; Es basiert auf den Nylonstiften, um die Auswirkungen von Starts und Stopps abzufedern und gleichzeitig Vibrationen zu dämpfen, die durch wechselnde Lasten verursacht werden.

Designfähigkeit

1. Das Material der elastischen Komponenten ist Leinen, daher weist es eine hohe Härte und Verschleißfestigkeit auf und eignet sich für ätzende Umgebungen.

2. Kreisfläche eines durch Abschrecken betriebenen Metallbremsrings.

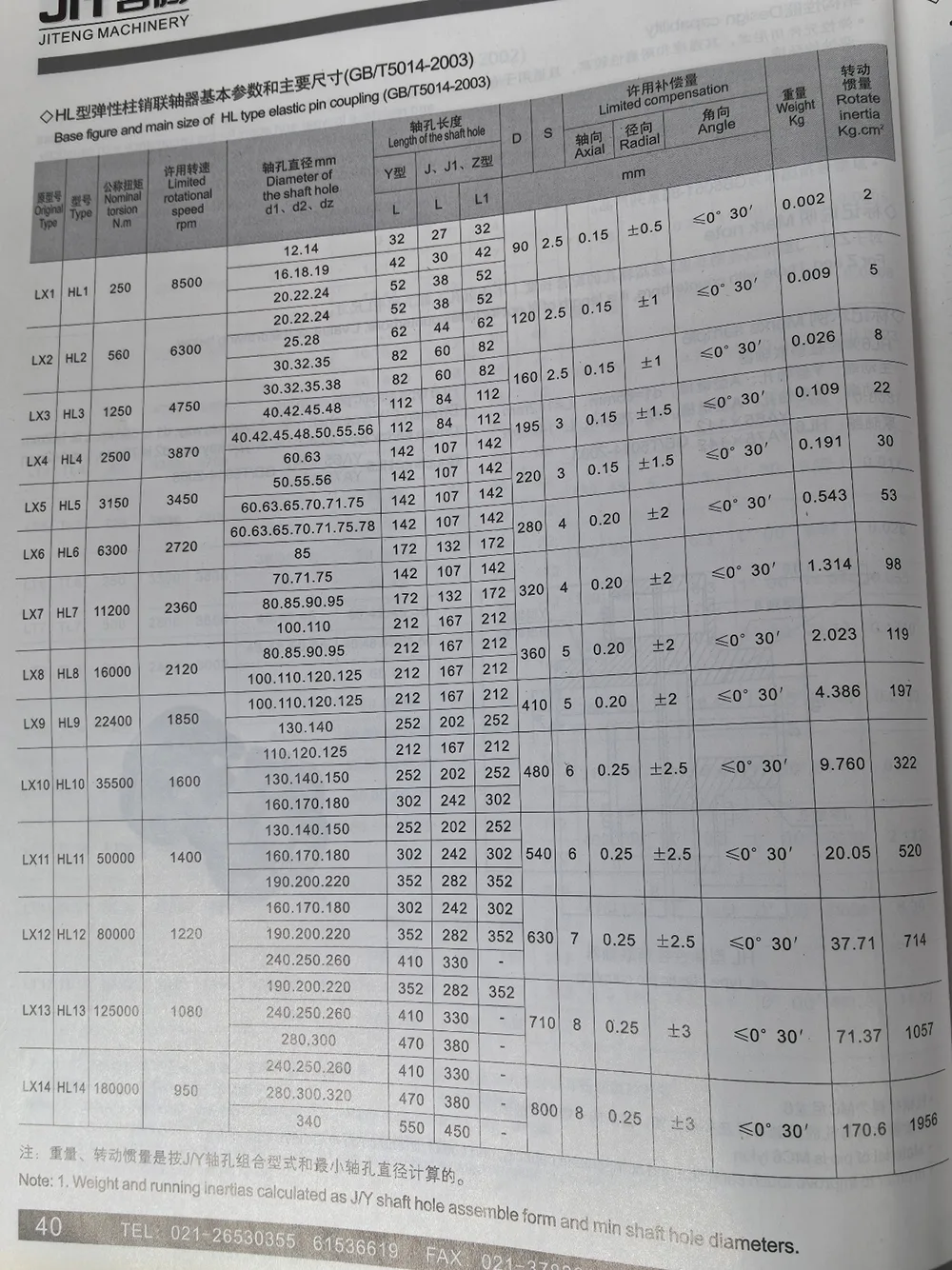

3. Die Bohrungsabmessungen, Keilnutabmessungen und die Bezeichnungsmethode der Kupplung entsprechen den Anforderungen von GB/T 3852-1977, „Verbindungstypen und Abmessungen von Wellenbohrungen“. Die Bohrungen der beiden Kupplungshälften können unabhängig voneinander gewählt und beliebig kombiniert werden.

4. Arbeitstemperatur: Von -20 bis +70℃.

5. Der ursprüngliche Standard ist der internationale Standard GB5051-85.

Notiz markieren:

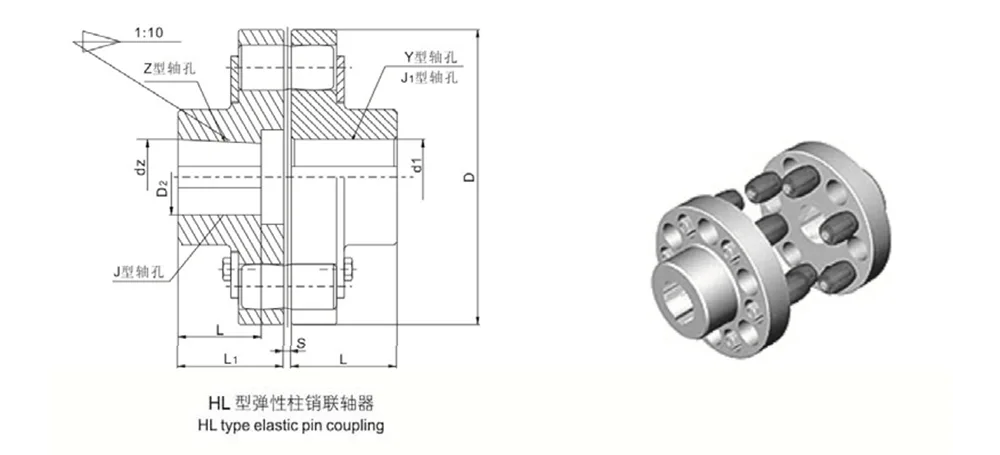

Bei den Z- und J-Typen mit Senkung gilt die Passungslänge ohne L-Wert wie in der Zeichnung unten

Beispiel markieren:

Elastische Bolzenkupplung vom Typ HL6

Antriebsende: Wellenloch vom Typ Y, Keilnut vom Typ A, d1 beträgt 65 mm, L beträgt 142 mm

Angetriebenes Ende: Y-Wellenloch, A-Passfedernut, d2 beträgt 75 mm, L beträgt 142 mm

Kopplung: HL6 YA75×142YA65×142 GB/T5014-2003

Das Material des Stifts ist MC6-Lylon

Um den Tastzustand zu verbessern und die Kapazität auszugleichen, sollte ein Ende des Stifts in Trommelform gebracht werden.

Betriebstauglichkeit

Die elastische Bolzenkupplung vom Typ HL wurde speziell für Standardbetriebsumgebungen optimiert, die durch häufige Starts/Stopps und instabile Lasten gekennzeichnet sind. Es ist mit den meisten allgemeinen mechanischen Geräten mit mittlerer Belastung kompatibel und optimiert so den Betriebszustand der Geräte direkt an der Quelle.

- Anpassungsfähigkeit an häufige Richtungsumkehrungen: Die elastischen Nylonkomponenten wurden speziell für Getriebesysteme entwickelt, die wiederholte Starts/Stopps und kontinuierliche Richtungswechsel erfordern. Sie verfügen über eine ausreichende Zähigkeit, um den durch wechselnde Richtungen erzeugten Stoßbelastungen langfristig standzuhalten und so Problemen im Zusammenhang mit Materialalterung oder -brüchen wirksam vorzubeugen.

- Dämpfung von Lastschwankungen: Bei geringfügigen Lastschwankungen oder kurzzeitigen Spitzenlasten während des Betriebs nutzen die Nylonstifte ihre inhärente Elastizität, um den Aufprall abzufedern und die Kraft abzuleiten, wodurch Übertragungsgeräusche und Gerätevibrationen aufgrund von Lastinstabilität vermieden werden.

- Milderung der Nachteile starrer Verbindungen: Dieses Produkt dient als Ersatz für herkömmliche einteilige starre Kupplungen und mildert die harten Stöße, die mit starren Direktverbindungen einhergehen, und beseitigt effektiv häufige Geräteausfälle wie Komponentenbruch, Keilnutverschleiß, Gehäusevibrationen und Betriebsgeräusche.

Sicherheitsschutz

- Schutzmechanismus gegen Überlastung: Im Falle anormaler Betriebsbedingungen – wie Geräteblockierung, Abwürgen oder kurzzeitige Überlastung – sind die internen Nylonstifte so konzipiert, dass sie zunächst durch Scherbruch versagen und so den gesamten Drehmomentübertragungsweg aktiv unterbrechen. - Schutz hochwertiger Kerngeräte: Überlastungen werden durch das Scheren der elastischen Stifte effektiv abgefangen und verhindern so, dass sie sich auf nachgelagerte Strukturkomponenten ausbreiten. Dies bietet robusten Schutz für teure Kernkomponenten – wie Motoren, Untersetzungsgetriebe und Spindeln – und schützt sie vor irreversiblen Schäden.

- Mechanisch stabiler Schutz: Der gesamte Schutzmechanismus ist rein mechanischer Natur; Es bleibt von Faktoren wie Stromausfällen, Signalausfällen oder Umgebungsstörungen unbeeinflusst. Damit übertrifft seine Schutzstabilität die elektronischer alarmbasierter Sicherheitssysteme bei weitem und ist somit ideal für komplexe und raue industrielle Werkstattumgebungen geeignet.

Betriebskompatibilität

Im Vergleich zu standardmäßigen elastischen Kupplungen bietet die elastische Bolzenkupplung vom Typ HL eine höhere Tragfähigkeit und deckt ein breiteres Spektrum an Anwendungsszenarien ab. Es ist in der Lage, verschiedene Arten von Mittellast-Übertragungsgeräten in mehreren Branchen gleichzeitig aufzunehmen.

- Gezielter Anwendungsfokus: In erster Linie für Betriebsumgebungen mit mittlerer Belastung konzipiert, eignet es sich ideal für mechanische Geräte mit häufigen Start-Stopps, Richtungsumkehrungen und wechselnden Stoßbelastungen. Es behebt wirksam die Mängel der Branche – insbesondere die unzureichende Tragfähigkeit von Gummikupplungen und die mangelnde Stoßdämpfung, die starren Kupplungen innewohnt.

- Branchenübergreifende Vielseitigkeit: Die Kompatibilität des Produkts ist nicht durch die Gerätekategorie eingeschränkt; Es kann erfolgreich in Bergbaumaschinen, umfassenden industriellen Produktionsanlagen, verschiedenen Verarbeitungsmaschinen der Leichtindustrie sowie Fluidmaschinen wie Wasserpumpen und Ventilatoren eingesetzt werden.

- Anpassbarkeit an neue und bestehende Geräte: Dank standardisierter Abmessungen kann die Kupplung direkt als OEM-Komponente in neue Geräte vorinstalliert werden. Es dient auch als idealer Ersatz für alte, verschlissene Kupplungen in bestehenden Maschinen; Der Nachrüstvorgang ist unkompliziert und erfordert keine Änderung der ursprünglichen Getriebestruktur des Geräts.

Warum Jiteng wählen?

Als Originalhersteller der elastischen Bolzenkupplung vom Typ HL widmet sich unser Unternehmen jahrelang der Forschung und Entwicklung sowie der Herstellung verschiedener elastischer Kupplungen und Drehmomentbegrenzer. Wir bieten inländischen und internationalen Käufern umfassende Supportleistungen aus einer Hand – von der Produktqualitätskontrolle und -lieferung bis hin zur Produktauswahl und dem After-Sales-Support.

1. Eigene Forschung, Entwicklung und Fertigung mit strenger Qualitätskontrolle:

Die gesamte Baureihe der HL-Kupplungen erfolgt in integrierter Eigenfertigung. Die Nylon-Elastikstifte – die einzige Zukaufkomponente – werden aus streng eingekauften, hochreinen und verschleißfesten Rohstoffen hergestellt. Jede Charge wird strengen Drehmoment- und Schertests unterzogen, bevor sie das Werk verlässt.

2. Ausreichender Lagerbestand und effiziente Lieferung:

Wir verfügen über einen Vorrat an Standardkupplungsmodellen und Ersatz-Nylonstiften. Wir sind in der Lage, Bestellungen zu erfüllen, die von Einzelstückmustern bis hin zu Großbestellungen reichen, und eliminieren so die langen Vorlaufzeiten, die normalerweise mit kundenspezifischen Fertigungszyklen verbunden sind.

3. Kostenloser, präziser Produktauswahlservice

Unser technisches Team analysiert Faktoren wie die Art der Gerätebelastung, die Start-Stopp-Frequenz und die Parameter des Wellendurchmessers, um zwischen den Produktserien HL-Elastikstift und TL-Elastikhülse zu unterscheiden und so jedem Kunden die am besten geeignete Kupplungslösung anzubieten.

4. Umfassender After-Sales-Support über den gesamten Lebenszyklus

Wir stellen kostenlos Maßzeichnungen und Installationsanleitungen zur Verfügung und bieten speziell für unsere Kunden im Ausland technische Fernberatung an. Darüber hinaus unterstützen wir die Anpassung nicht standardmäßiger Bohrungsgrößen und Stifte mit speziellen Härtegraden, um die Kompatibilität mit Geräten sicherzustellen, die unter besonderen Bedingungen betrieben werden.
