Die elastische Stiftzahnradkupplung vom Typ ZL wird als Hochleistungsverbindungskomponente klassifiziert, die nichtmetallische elastische Elemente verwendet. Es handelt sich um eine seltene Hybridkupplung auf dem Markt, die auf einzigartige Weise die Übertragungseigenschaften von Zahnkupplungen mit den stoßdämpfenden Eigenschaften elastischer Stifte vereint. Im Gegensatz zu herkömmlichen elastischen Bolzenkupplungen, die häufig unter der Beschränkung geringer tragender Decken leiden, nutzt dieses Produkt die strukturellen Eigenschaften von Zahnkupplungen für hohe Belastungen. Durch den Einsatz von elastischen MC-Nylonstiften als Kernübertragungsmedium wird die Drehmomenttragfähigkeit erheblich gesteigert und gleichzeitig der gesamte Platzbedarf bei der Installation reduziert.
Die Gesamtstruktur der ZL-Zahnradkupplung mit elastischem Stift wurde gezielt optimiert und vereint die Konstruktionsvorteile von Zahnradstrukturen und elastischen Stiftstrukturen. Alle Bearbeitungsmaße und Montagestandards entsprechen strikt den nationalen Standards, sodass die Kupplung mit der überwiegenden Mehrheit der Hochleistungsgetriebegeräte kompatibel ist.
- Einzigartiges halbkreisförmiges Rilleneingriffsdesign: Die Außenkanten der beiden Kupplungsflansche und die Innenkante der Außenhülse sind mit passenden halbkreisförmigen Rillen bearbeitet, die für einen sicheren Sitz und eine sichere Befestigung der Nylon-Übertragungsstifte sorgen. Die Kraftübertragung erfolgt vom Flansch auf der Antriebsseite auf die Außenhülse und anschließend – über die Stifte – auf den Flansch auf der Abtriebsseite. Diese Übertragungslogik sorgt für Stabilität und gleichmäßige Kraftverteilung.
- Definierter Temperaturbetriebsbereich: Die Kupplung eignet sich für Standard-Industriewerkstattumgebungen und arbeitet in einem zulässigen Temperaturbereich von -20 °C bis +70 °C. Dadurch erfüllt sie die Betriebsanforderungen der meisten allgemeinen Hochleistungsgeräte, die im Innen- und Halbaußenbereich eingesetzt werden.

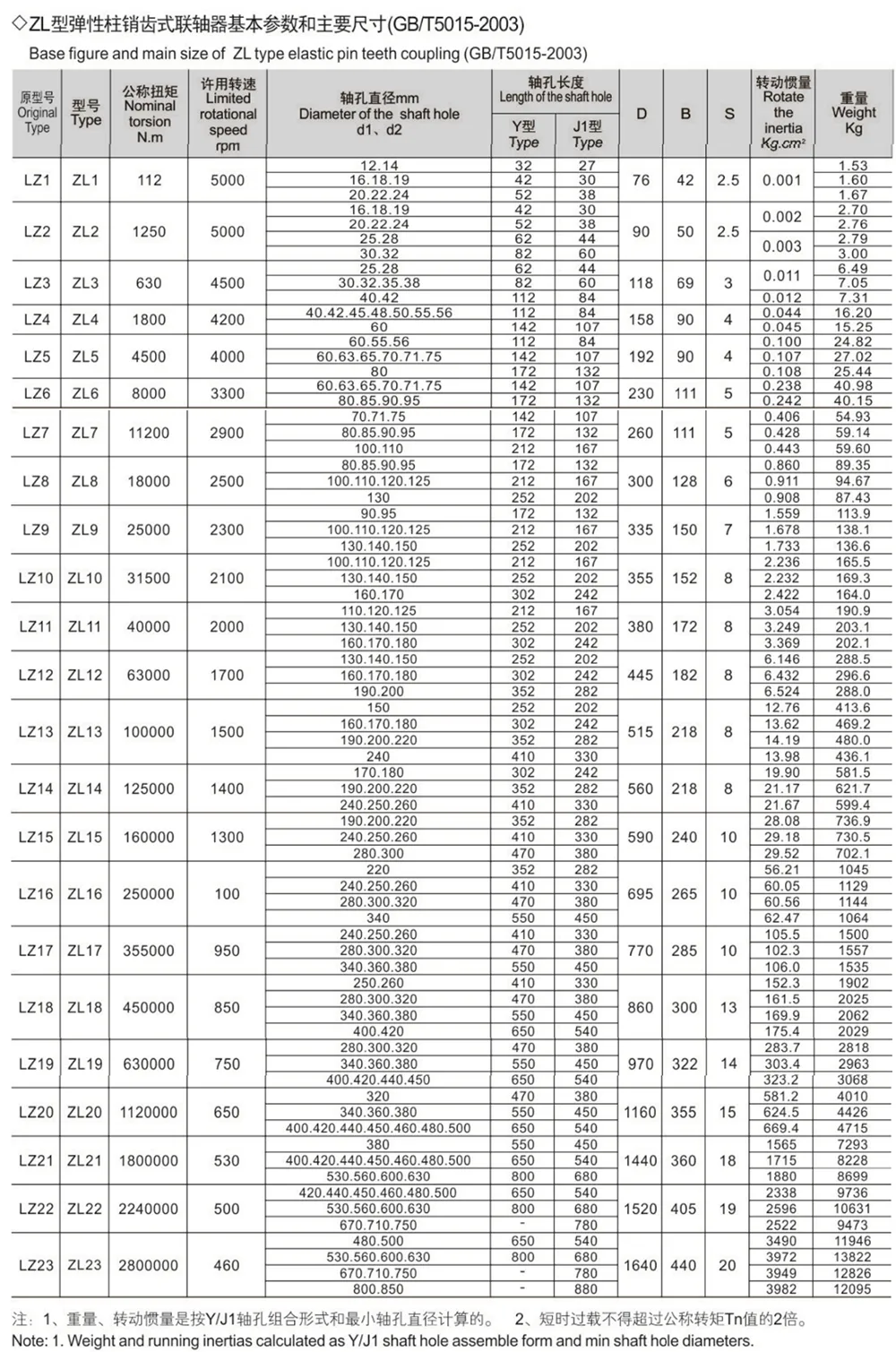

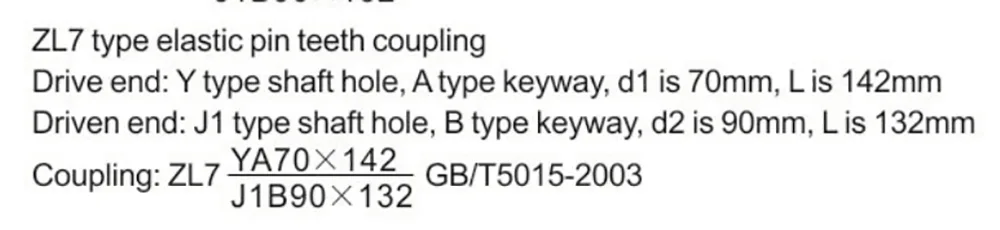

- Einheitliche nationale Standardspezifikationen: Die Wellenbohrungskonfigurationen, Keilnutabmessungen und Notationskonventionen des Produkts entsprechen strikt der nationalen Norm GB/T 3852-1997: Kupplungen – Bohrungsabmessungen, Verbindungsformen und Größen. Dies gewährleistet eine hohe Austauschbarkeit und ermöglicht den direkten Austausch älterer Standardkomponenten, ohne dass sekundäre Bohrungsänderungen erforderlich sind.
- Nutzungs- und Montagebeschränkungen: Aufgrund der strukturellen Eigenschaften des Nylonmaterials erzeugt dieses Produkt während des Gebrauchs leichte Betriebsgeräusche; Es ist daher nicht für Präzisionsgeräte mit strengen Anforderungen an den Geräuschpegel geeignet. Für eine verstärkte Installation ist ein optionaler Verriegelungssatz erhältlich, der die Kupplung für Schwerlastanwendungen mit starken Vibrationen geeignet macht.

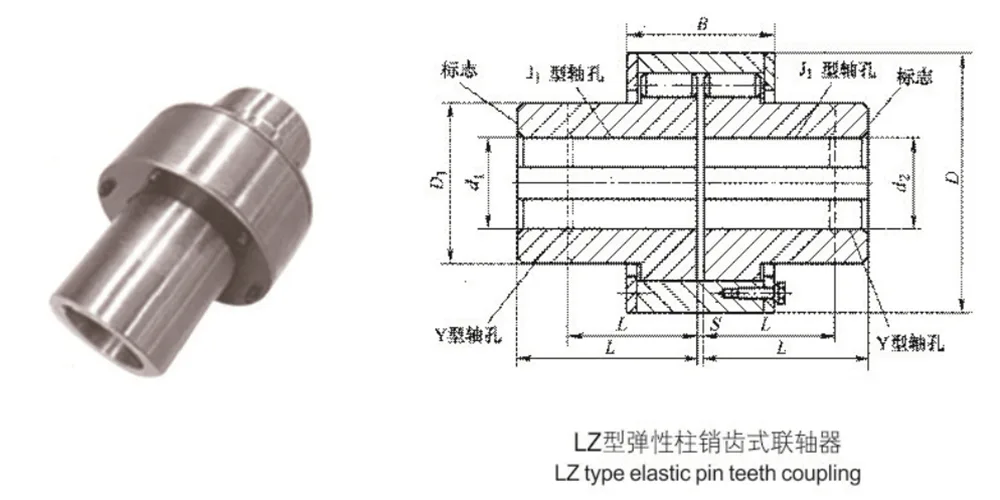

- Kernkomponenten: Die komplette Kupplungsbaugruppe besteht hauptsächlich aus drei Teilen: zwei Kupplungshälften, einer Außenhülse und mehreren MC-Nylon-Antriebsstiften. Es enthält keine überflüssigen Präzisions- oder fragilen Komponenten, was zu einer robusten und langlebigen Struktur führt.
- Ineinandergreifende Montagemethode: Die Außenränder der beiden Kupplungshälften verfügen über präzise geschnittene Rillen, die mit der Innenfläche der Außenhülse zusammenpassen und geschlossene Positionierungslöcher bilden. Die Nylonstifte werden in diese Löcher eingeführt, um die Antriebs- und Abtriebswelle mechanisch zu verbinden und zu sichern.
- Übertragungsmechanismus: Während des Betriebs wird das Drehmoment über die Nylonstifte übertragen, die die resultierenden Scher- und Druckkräfte aufnehmen. Gleichzeitig gleicht die Kupplung unter Ausnutzung der inhärenten Elastizität des Nylonmaterials automatisch axiale, radiale und winklige Fehlausrichtungsfehler aus. Dieser Prozess sorgt außerdem für eine gleichzeitige Stoßdämpfung und Dämpfung, wodurch die Auswirkungen wechselnder Belastungen wirksam abgemildert werden.
Die elastische Bolzenzahnradkupplung vom Typ ZL schafft ein optimales Gleichgewicht zwischen drei Kernfaktoren: Tragfähigkeit, Installationsfläche und Wartungskosten. Im Vergleich zu herkömmlichen Zahnkupplungen und standardmäßigen elastischen Bolzenkupplungen bietet sie insgesamt eine überlegene Anpassungsfähigkeit und eignet sich besonders gut für Maschinen mit niedriger Geschwindigkeit und hoher Last.
- Doppelte strukturelle Vorteile: Es vereint die doppelten Vorteile von Zahnkupplungen – hohe Drehmomentübertragung – mit denen elastischer Bolzenkupplungen – Stoßdämpfung und Dämpfung. Die resultierende kompakte Struktur nimmt nur minimalen Platz ein, während ihre Tragfähigkeit pro Volumeneinheit die von standardmäßigen elastischen Kupplungen gleicher Größe deutlich übertrifft.
- Mehrdimensionale Kompensation und Dämpfung: Durch die Verwendung hochwertiger MC-Nylonstifte als Kraftübertragungsmedium profitiert die Kupplung von den inhärenten Selbstdämpfungseigenschaften des Materials. Es kompensiert automatisch verschiedene Ausrichtungsfehler, sorgt für einen reibungslosen Betrieb und mildert effektiv die Auswirkungen von Start-/Abschalttransienten und hochfrequenten Vibrationen.
- Niedrige, problemlose Wartungskosten: Die leichte, vereinfachte Struktur reduziert die Komplexität der Installation und Inbetriebnahme. Darüber hinaus verfügen die Nylonstifte über selbstschmierende Eigenschaften, sodass keine routinemäßige Schmierung erforderlich ist. Beim Austausch alternder Stifte ist es nicht erforderlich, die Hauptmaschinerie zu bewegen. Die Stifte können direkt entfernt und ausgetauscht werden, wodurch der Wartungsaufwand erheblich reduziert wird.
- Vielseitige Anpassung für anspruchsvolle Industrieanwendungen: Unsere gesamte Produktlinie wird unter strikter Einhaltung nationaler Standards in Massenproduktion hergestellt und zeichnet sich durch ein umfassendes Spektrum an Spezifikationen und hohe Austauschbarkeit aus. Diese aus verschleißfestem und ermüdungsbeständigem Nylonmaterial gefertigten Kupplungen gewährleisten eine lange Lebensdauer. Sie wurden speziell für verschiedene Hochleistungsgetriebesysteme mit niedriger Drehzahl in Branchen wie Bergbau, Metallurgie, Chemie, Wasserpumpen, Ventilatoren und Fördermaschinen entwickelt.
Als Hauptlieferant von elastischen Bolzenkupplungen vom Typ ZL unterliegen wir einer strengen Qualitätskontrolle über den gesamten Produktionsprozess – von der Rohstoffbeschaffung bis zur endgültigen Werksfreigabe. Wir bieten sowohl standardisierte Einheiten als auch nicht standardmäßige kundenspezifische Dienstleistungen für inländische und internationale Käufer an.
Zusätzlich zu den Standardspezifikationen bieten wir maßgeschneiderte Dienstleistungen an, darunter nicht standardmäßige Bohrungsbearbeitung, Längenänderungen und spezielle Oberflächenbehandlungen. Basierend auf den spezifischen Betriebsparametern und Arbeitsbedingungen eines Kunden können wir die Produktstruktur so optimieren, dass sie genau zu verschiedenen Arten von nicht standardmäßigen Hochleistungsgeräten passt.
Durch unser Direktverkaufsmodell ab Werk eliminieren wir Zwischenaufschläge und bieten dadurch wettbewerbsfähigere Preise für Produkte gleicher Qualität. Darüber hinaus bieten wir eine umfassende technische Dokumentation – einschließlich detaillierter Zeichnungen und Installationshandbücher – sowie einen dedizierten persönlichen technischen Fernsupport.
