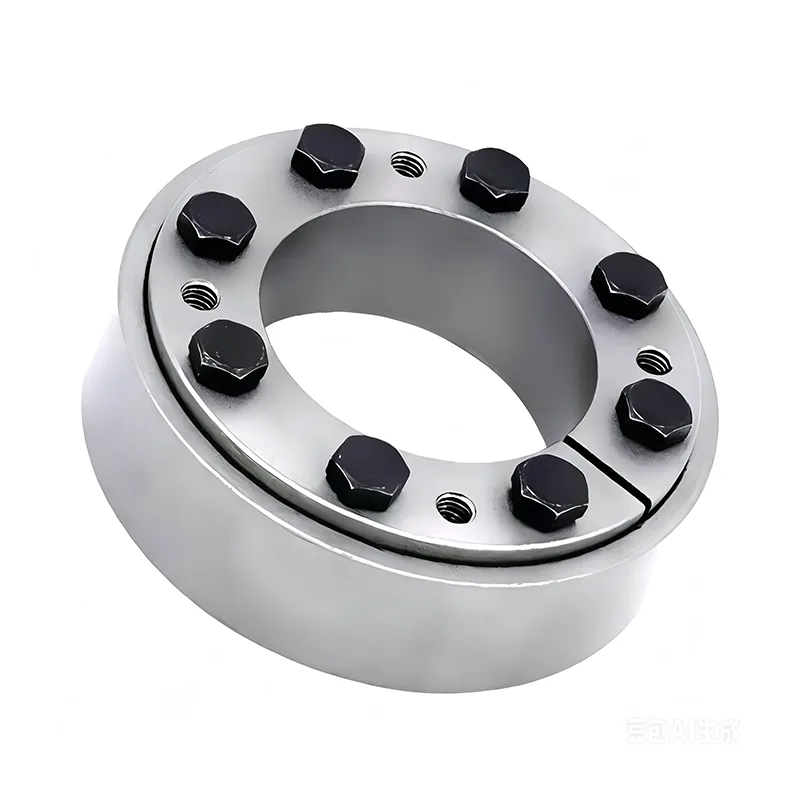

Verriegelungsbaugruppe Typ Z10

Die doppelt konische Reibungsverriegelungsstruktur sorgt für eine präzise Zentrierung und feste Kraftübertragung und beseitigt die Nachteile der herkömmlichen Flachschlüsselverbindung. Durch die einfache Installation und schnelle Demontage ist die Verriegelungsbaugruppe vom Typ Z10 für verschiedene Arbeitsbedingungen vielseitig einsetzbar. Als gängige allgemeine Verbindungskomponente für schwere Maschinen und große Übertragungsgeräte wird es häufig in Bergbaumaschinen, metallurgischen Geräten, großen Förderbändern, Spritzgussmaschinen, großen Untersetzungsgetrieben, Hochleistungsventilatoren und anderen Bereichen eingesetzt.

Kernfunktionen

Die aus hochwertigem legiertem Stahl geschmiedete und durch Tiefenvergütung und Anlassen wärmebehandelte Verriegelungsbaugruppe vom Typ Z10 zeichnet sich durch hohe Härte, starke Zähigkeit und hervorragende Druck-, Torsions- und Verformungsbeständigkeit aus. Präzise bearbeitete Innen- und Außenkegelflächen sorgen für eine große Kontaktfläche und eine dauerhaft gleichmäßige Klemmkraft, verhindern Rutschen und Verschieben und sorgen für eine stabile Kraftübertragung.

Das schlüssellose Design erfordert kein Fräsen von Keilnuten und behält die ursprüngliche mechanische Festigkeit der Wellen bei, wodurch Wellenbruch, Verschleiß und Probleme mit losem Sitz grundsätzlich vermieden werden und die Lebensdauer der Getriebekomponenten verlängert wird.

Es ist keine Heißmontage erforderlich. Es kann durch gleichmäßiges Anziehen hochfester Schrauben mit frei einstellbarer axialer Position für eine flexible Anpassung fest arretiert werden. Es lässt sich nach längerem Gebrauch nicht leicht festfressen und lässt sich zur Wartung leicht zerlegen. Es kann einzeln oder in Reihe verwendet werden, um die Gesamtbelastbarkeit zu verbessern.

Leistungsvorteile

Mit hoher struktureller Steifigkeit verfügt es über eine hervorragende Schlagfestigkeit und Ermüdungsbeständigkeit und ist in der Lage, schwere Lasten, wechselnde Lasten und häufige Vorwärts- und Rückwärtsdrehungen bei langfristigem Volllastbetrieb stabil zu tragen. Die hohe koaxiale Positionierungsgenauigkeit sorgt für einen reibungslosen Betrieb mit geringer Vibration und Geräuschentwicklung, reduziert den Teileverschleiß und verbessert die Gesamtstabilität der Anlage.

Anpassungsfähigkeit der Arbeitsbedingungen

Die Verriegelungsbaugruppe vom Typ Z10 zeichnet sich durch eine hohe Universalität mit universellen Standardabmessungen aus und kann direkt ausgetauscht und an neuen und alten schweren Geräten installiert werden, ohne dass die Hauptstrukturen geändert werden müssen. Es ist weit verbreitet für schwere Fördereinheiten, Bergbauausrüstung, metallurgische Walzausrüstung, große Industrieventilatoren, Gummi- und Kunststoffmaschinen und andere Hochlastgetriebe mit einfacher Modellauswahl.

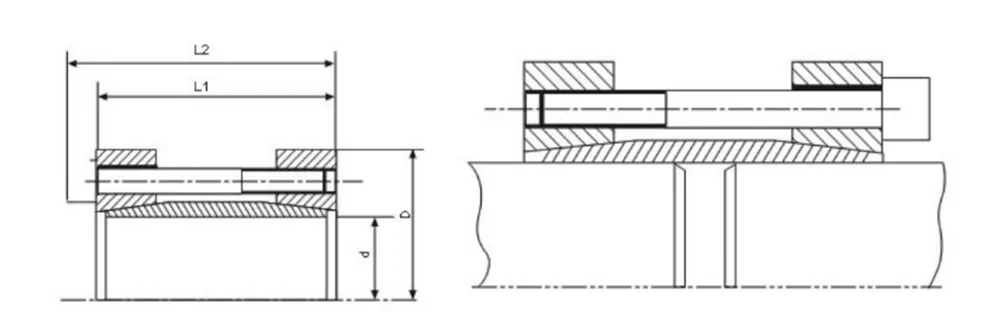

Basic Dimensions and Parameters of Type Z10 Locking Assemblies

FAQ

Q1: What are the transmission advantages of the double-taper structure compared to the single-taper design?

A1: Die Verriegelungsbaugruppe vom Typ Z10 nutzt eine exklusive Doppelkegel-Reibungsverriegelungsstruktur. Dieses Design zeichnet sich durch eine größere Kontaktfläche auf den konischen Flächen aus, gewährleistet eine gleichmäßige Spannungsverteilung über die gesamte Baugruppe und liefert eine überlegene Zentrierpräzision. Im Vergleich zu Standard-Einzelkegel-Verriegelungsbaugruppen bietet es eine dauerhaftere und ausgewogenere Klemmkraft. Unter Hochlast-Betriebsbedingungen werden häufig auftretende Probleme wie örtliche Überlastung und geringfügige Wellenfehlausrichtung wirksam verhindert, was zu einer robusteren Kraftübertragung führt. Infolgedessen ist es zur gängigen Konstruktionswahl für allgemeine Anwendungen in großen, schweren Geräten geworden.

F2: Wird es bei der Z10-Verriegelungsbaugruppe bei längerem Betrieb mit abwechselnder Vorwärts- und Rückwärtsdrehung unter Volllast zu einem Drehmomentabfall kommen?

A2: Das Produkt wird aus geschmiedetem legiertem Stahl in Kombination mit einem Tiefschicht-Vergütungs-Wärmebehandlungsprozess hergestellt. Dies führt zu einer hohen strukturellen Steifigkeit und einer außergewöhnlichen Widerstandsfähigkeit gegen Ermüdung und Stöße. Es wurde speziell für Anwendungen mit längerem Volllastbetrieb, häufigen Richtungsumkehrungen und wechselnden Lastbedingungen entwickelt. Im Dauerbetrieb unter hoher Beanspruchung weist es keine nennenswerte ermüdungsbedingte Verschlechterung auf; das Sperrmoment bleibt stabil und lässt nicht nach.

F3: Wie verbessert der Z10 die Gesamttragfähigkeit, wenn schwere Geräte Belastungen ausgesetzt sind, die über die Standardgrenzen hinausgehen?

A3: Der Z10 kann als einzelne, unabhängige Einheit verwendet werden, oder – um spezifische Schwerlastanforderungen zu erfüllen – können mehrere Einheiten in Reihe installiert werden. Dadurch lässt sich die Torsionstragfähigkeit insgesamt erheblich steigern, ohne dass bestehende Komponenten durch größere Teile ersetzt werden müssen. Es lässt sich leicht an Übertragungsszenarien mit extrem hohen Lasten anpassen, wie sie beispielsweise in großen Fördersystemen und Hochleistungsgetrieben vorkommen, und bietet eine außergewöhnliche Flexibilität in der Anwendung.

F4: Welche chronischen Geräteprobleme können grundsätzlich gelöst werden, indem die Notwendigkeit der Bearbeitung von Keilnuten entfällt?

A4: Herkömmliche Flachkeilverbindungen sind anfällig für häufige Ausfälle, einschließlich Keilverschleiß, Lockerung, Wellenbruch und übermäßiges Spiel innerhalb der Passung. Das schlüssellose Design des Z10 bewahrt die ursprüngliche mechanische Festigkeit der Welle vollständig und beseitigt das Problem der Spannungskonzentration vollständig. Dadurch werden häufige Branchenprobleme, die mit Hochleistungsgeräten einhergehen, wie Vibrationen, instabile Übertragung, Wellenverschleiß und häufige Ausfallzeiten für Wartungsarbeiten, wirksam behoben.

F5: Auf welche konkrete Weise trägt der Z10 zur Geräuschreduzierung und Vibrationsdämpfung im Hochleistungsbetrieb bei?

A5: Aufgrund seiner hochpräzisen koaxialen Positionierungsfähigkeiten korrigiert die Verriegelungsbaugruppe vom Typ Z10 effektiv Montageabweichungen innerhalb der Ausrüstung und minimiert so die exzentrische Reibung während der Kraftübertragung. Die Ausrüstung arbeitet mit minimalen Vibrationen und geringem Geräuschpegel, wodurch der abnormale Verschleiß der Getriebekomponenten erheblich reduziert wird. Dies ermöglicht einen reibungsloseren Betrieb großer, schwerer Maschinen unter Volllast und verbessert so effektiv die allgemeine Betriebsstabilität der gesamten Einheit.
