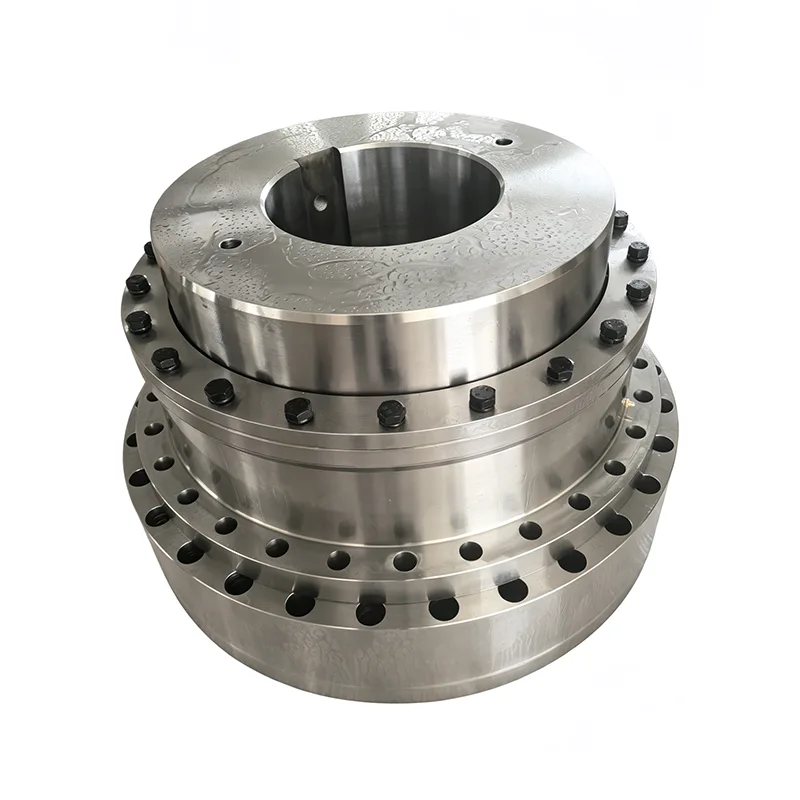

Die Trommelzahnradkupplung vom Typ GICL dient als Hauptverbindungskomponente für schwere Beanspruchung in industriellen Kraftübertragungssystemen. Durch die Verwendung einer einzigartigen Eingriffsstruktur, die konvexe (ballige) Außenzähne mit geraden Innenzähnen kombiniert, überwindet es die Einschränkungen standardmäßiger Zahnkupplungen mit geraden Zähnen, die nur begrenzte Möglichkeiten zur Fehlausrichtungskompensation aufweisen, indem es das gekrümmte Profil seiner Zahnradzähne nutzt, um eine multidirektionale Kompensation von Installationsfehlausrichtungen zu erreichen.
Dieses Produkt zeichnet sich durch eine außergewöhnliche maximale Drehmomentkapazität und minimalen Leistungsverlust aus. Es ist in der Lage, den kontinuierlichen Volllastbetrieb schwerer Maschinen – wie Kugelmühlen und Brecher – über längere Zeiträume zu unterstützen und eignet sich gleichzeitig ideal für hochpräzise Getriebebaugruppen und Geräte, die in rauen Umgebungen im Freien betrieben werden.

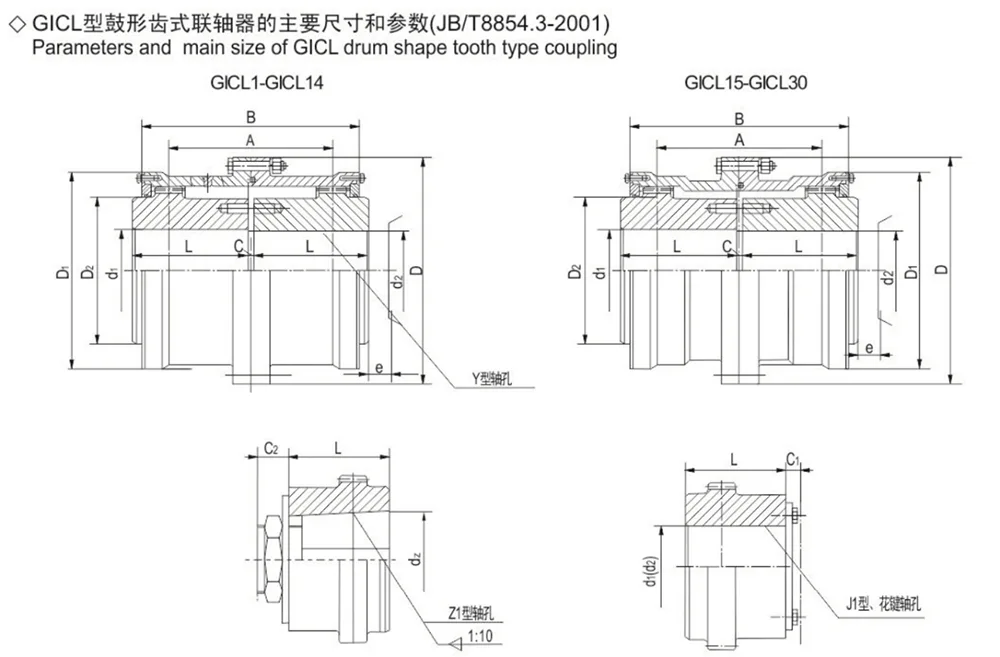

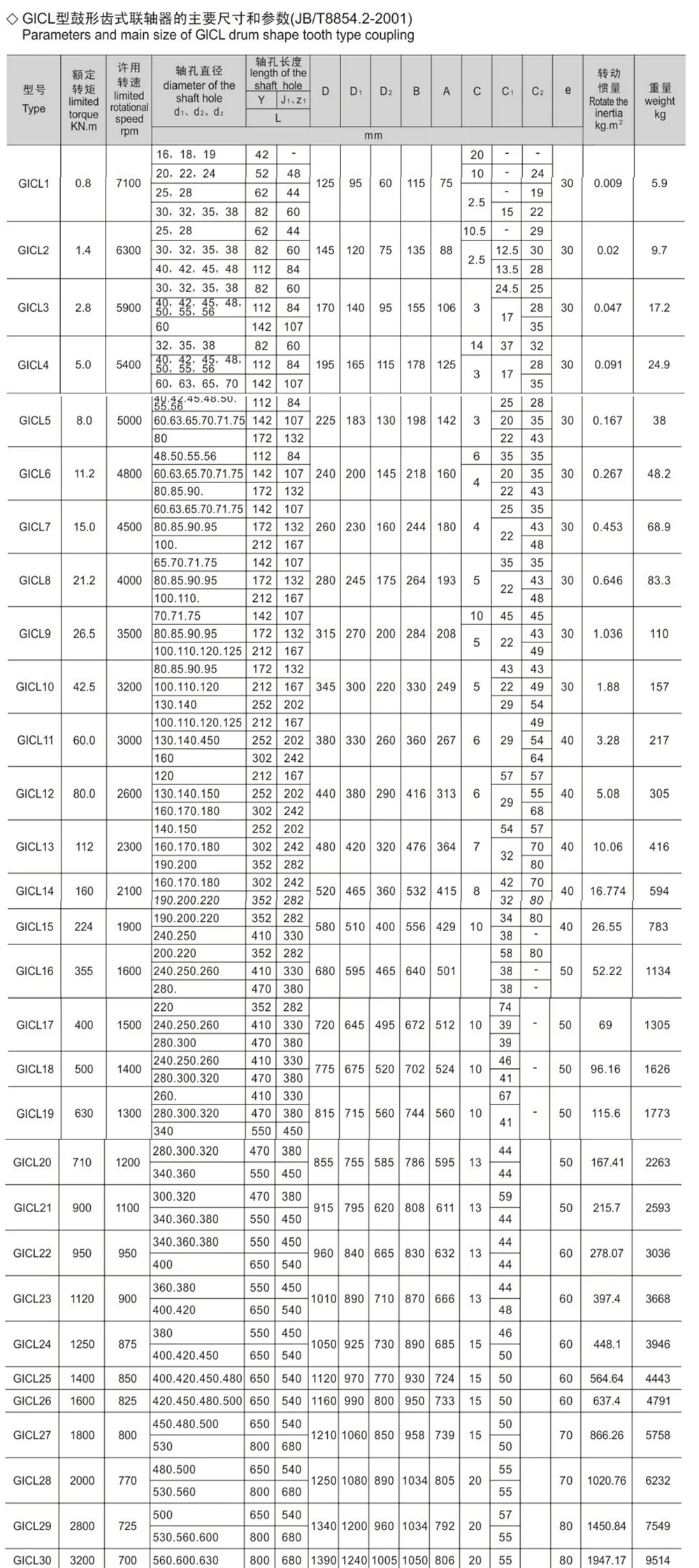

1. Die Güte und das Trägheitsmoment sind Näherungswerte, die anhand des kleinsten Durchmessers und der größten Länge der Achsenlänge berechnet werden.
2. Der Dichtungsring wird von der mit Gummi befilzten kreisförmigen Oberfläche übernommen.
3. Aufgrund der Notwendigkeit konnte am Ende der J1-Achsenbohrung kein Blockring verwendet werden.
4. Ausrichtungsausgleich 1° 30’ zulassen

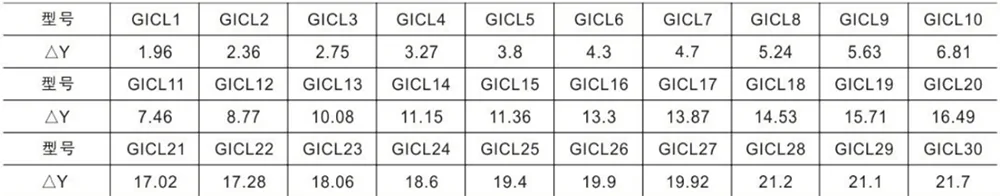

5. Radialkompensation zulassen, Y gemäß der folgenden Liste
Die Trommelzahnradkupplung vom Typ GICL zeichnet sich durch eine hervorragende Nenndrehmomentkapazität und einen extrem geringen Kraftübertragungsverlust aus, was zu einer hohen Übertragungseffizienz führt. Es erleichtert die Energieeinsparung und Kostenreduzierung auch bei längerem Volllastbetrieb und deckt effektiv den kontinuierlichen Leistungsbedarf von Hochleistungsmaschinen.
Dank ihrer einzigartigen balligen Zahnradstruktur, die das inhärente Spiel der gekrümmten Zahnprofile nutzt, kann die Kupplung gleichzeitig axiale, radiale und winklige Fehlausrichtungen ausgleichen. Dadurch wird die branchenweite Herausforderung, bei der Gerätemontage eine präzise koaxiale Ausrichtung zu erreichen, effektiv gelöst.
Die Kupplung bietet eine inhärente Dämpfungs- und Vibrationsdämpfungswirkung während des Betriebs, was zu einem insgesamt niedrigen Geräuschpegel führt. Es sorgt für eine reibungslose Kraftübertragung sowohl bei hohen als auch bei niedrigen Betriebsbedingungen, reduziert wirksam die Vibrationen der gesamten Maschine und den Komponentenverschleiß und verlängert so die Lebensdauer des gesamten Getriebesystems.
Die Trommelzahnradkupplung vom Typ GICL ist mit einer Vielzahl gängiger Schwermaschinen kompatibel, darunter Kugelmühlen, Brecher, Hebezeuge, Förderbänder, Walzwerke, Winden, Chemiepumpen und Großkompressoren. Es dient als häufig spezifiziertes Verbindungselement für Erstausrüster (OEMs) schwerer Industriemaschinen.
Ob in rauen Außenumgebungen, die Wind und Regen ausgesetzt sind, in hochbelasteten Werkstätten, die eine kontinuierliche Produktion rund um die Uhr erfordern, oder in Präzisionsübertragungsstationen, in denen eine hohe Ausrichtungsgenauigkeit von größter Bedeutung ist, diese Kupplung sorgt für eine stabile und zuverlässige Leistung.
Diese Komponenten lassen sich hervorragend an verschiedene Umgebungen anpassen und zeichnen sich durch niedrige Feldausfallraten aus. Sie bieten kontrollierbare Gesamtbeschaffungs- und Wartungskosten. Sie zeichnen sich als äußerst kostengünstige Standardkomponenten für verschiedene Hochleistungsgetriebesysteme in Industrie- und Bergbauanwendungen aus.
Durch den Einsatz unserer eigenen Verarbeitungslinien erreichen wir eine völlig autonome Produktion im gesamten Arbeitsablauf – von der Qualitätskontrolle, Anpassung und Preisgestaltung bis hin zum Kundendienst – und eliminieren so die von Zwischenhändlern erhobenen Aufschläge.
Alle Produkte werden unter strikter Einhaltung aktueller Industriestandards hergestellt und versendet. Jede fertige Einheit durchläuft einen strengen dreistufigen Prüfprozess – präzise Maßprüfung, Prüfung des tatsächlichen Nenndrehmoments und umfassende Sichtprüfung – um kompromisslose Fabrikqualität zu gewährleisten.
Wir bieten flexible Anpassungsdienste an, um spezifische Kundenanforderungen zu erfüllen, einschließlich nicht standardmäßiger Außenabmessungen und spezieller Bohrungsdurchmesser. Darüber hinaus können wir kundenspezifisch modifizierte Modelle konstruieren, die speziell darauf ausgelegt sind, anspruchsvollen Betriebsbedingungen wie korrosiven Umgebungen oder extremen Temperaturen standzuhalten.
Durch den Wegfall mehrerer Zwischenaufschläge bieten wir wettbewerbsfähige Preise – bei Großbestellungen sind sogar noch günstigere Tarife verfügbar. Wir bieten umfassenden technischen Support und Kundendienst und liefern kontinuierlich kostengünstige Übertragungslösungen für eine Vielzahl von Industrie- und Bergbauunternehmen.
F1: Was ist der Hauptunterschied zwischen der GICL-Trommelzahnkupplung und einer Standard-Zahnkupplung mit geraden Zähnen?
A1: Standard-Geradzahnkupplungen verfügen über ein lineares Zahnprofil, das nur minimale Fehlausrichtungen zulässt und strenge Anforderungen an die Installationsausrichtung stellt. Im Gegensatz dazu verwendet die GICL ein „trommelförmiges“ (kroniges) äußeres Zahnprofil; Diese Konstruktion sorgt für eine gleichmäßigere Lastverteilung über die Zahnoberflächen und bietet einen deutlich größeren Ausgleichsbereich für axiale, radiale und winklige Fehlausrichtungen. Dadurch funktioniert der GICL auch bei größeren Ausrichtungsabweichungen bei der Geräteinstallation zuverlässig und ist somit für ein breiteres Spektrum an Betriebsbedingungen geeignet.
F2: Kann dieses Produkt über längere Zeiträume in Außenumgebungen verwendet werden, die durch starken Staub und Regen gekennzeichnet sind?
A2: Dieses Produkt verfügt über eine Ganzmetall-Getriebestruktur und enthält keine elastischen Komponenten – wie Gummi oder Nylon – die anfällig für Alterung sind. Es funktioniert stabil in feuchten, staubigen Außenumgebungen; Die einzige erforderliche Wartung ist die regelmäßige regelmäßige Schmierung mit Fett. Dies macht es zur idealen Wahl für den ganzjährigen Einsatz in Bergbaubetrieben und Brechanlagen im Freien.
F3: Ist die GICL-Kupplung eine geeignete Wahl für Geräte, die häufig zwischen hohen und niedrigen Betriebsgeschwindigkeiten wechseln?
A3: Die Trommelzahnradkupplung vom Typ GICL sorgt für eine reibungslose Kraftübertragung sowohl bei hohen als auch bei niedrigen Betriebsbedingungen und bietet hervorragende Vibrationsdämpfungs- und Geräuschreduzierungsfunktionen. Vibrationsstöße, die durch häufige Drehzahlschwankungen entstehen, werden durch den Eingriff der Zahnradzähne wirksam abgefedert und absorbiert, wodurch der Verschleiß des Wellensystems und des Untersetzungsgetriebes minimiert wird.
F4: Was passiert, wenn die erforderlichen Wellenbohrungsabmessungen nicht den Standardspezifikationen entsprechen? Kann das Werk kundenspezifische Bohrungsbearbeitungen durchführen?
A4: Wir unterstützen kundenspezifische Bearbeitungsdienste. Als direkter Hersteller können wir nicht standardmäßige Wellenbohrungen bearbeiten, um sie an die tatsächlichen Wellendurchmesser der Geräte unserer Kunden anzupassen. Darüber hinaus können wir bei Anwendungen mit korrosiven Umgebungen oder hohen Temperaturen spezielle Oberflächenbehandlungen anwenden, um den spezifischen Montageanforderungen nicht standardmäßiger Maschinen gerecht zu werden.
