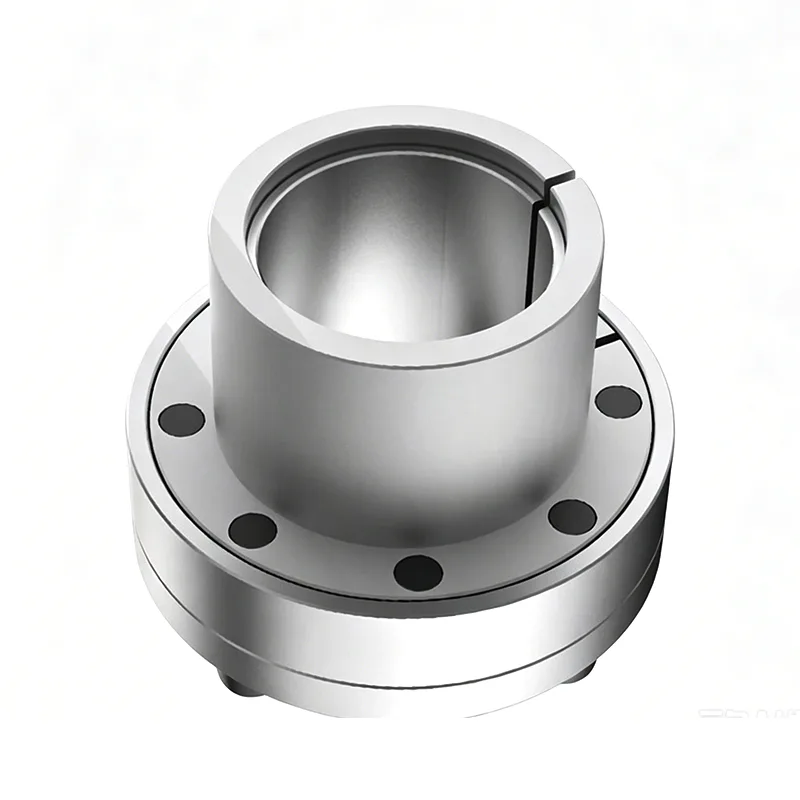

Verriegelungsbaugruppe Typ Z11

Die Verriegelungsbaugruppe vom Typ Z11 zeichnet sich durch ihre ultradünnen axialen Abmessungen aus und dient als spezielle, hochpräzise und hochbelastbare Kupplungskomponente, die speziell für beengte Installationsumgebungen entwickelt wurde. Es basiert auf einer fein geschliffenen, selbsthemmenden, konischen Struktur, um eine hochgradig koaxiale Kraftübertragung zu erreichen. Das Produkt zeichnet sich durch hochpräzise Zentrierung, Stoßdämpfung/Entlastung und Umweltbeständigkeit aus; Montage und Justierung können schnell von einer einzigen Person durchgeführt werden. Es ermöglicht die direkte Nachrüstung sowohl in neue als auch in bestehende Präzisionsmaschinen, ohne dass strukturelle Änderungen am Maschinenkörper erforderlich sind, und demonstriert eine außergewöhnliche Anwendbarkeit im Bereich der Präzisionsübertragung in der Leichtindustrie.

Hochpräzise Zentrierleistung

Durch einen Feinschleifprozess an den konischen Oberflächen erreicht die Baugruppe eine automatische Selbstzentrierung. Es wurde speziell für hochpräzise Übertragungsszenarien entwickelt – wie Servogestänge und Präzisionsbearbeitungsvorgänge – und ist so konstruiert, dass Rundlauffehler strukturell minimiert werden.

1. Sowohl die innere als auch die äußere konische Oberfläche werden einem Präzisionsschliff unterzogen. Während des Verriegelungsvorgangs zentriert sich die Baugruppe automatisch und mit hoher Genauigkeit. Dadurch bleiben koaxiale Fehler in einem minimalen Bereich, wodurch Probleme im Zusammenhang mit Exzentrizität und Rundlauffehlern während des Gerätebetriebs wirksam verhindert werden.

2. Es erfüllt vollständig die für hochpräzise Anwendungen erforderlichen Betriebsstandards – einschließlich Servogestänge, Präzisionsschneiden und gleichmäßige Fördergeschwindigkeit – und sorgt so für eine konsistente Aufrechterhaltung der Betriebsgenauigkeit der Ausrüstung und die langfristige Stabilität und Zuverlässigkeit des gesamten Maschinensystems.

Stoßdämpfung und Entlastungsschutz

Durch den strukturellen Vorteil, dass die gesamte Kontaktfläche einem gleichmäßigen Druck ausgesetzt ist, dämpft die Baugruppe unmittelbare Stoßbelastungen, die während der An- und Abschaltzyklen der Ausrüstung entstehen, wirksam ab und bietet so gezielten Schutz für kritische und wertvolle Komponenten wie Präzisionswellen und Lager.

1. Die Verriegelungsbaugruppe vom Typ Z11 sorgt für einen gleichmäßigen Kontakt und eine gleichmäßige Druckverteilung über die gesamte Oberfläche. Dadurch werden die Stoßbelastungen, die beim kurzzeitigen An- und Abschalten von Geräten entstehen, effektiv gedämpft und gleichzeitig Torsionsspannungen, die durch plötzliche Lastschwankungen verursacht werden, verteilt.

2. Es eliminiert das Risiko von Schäden an Kernkomponenten – wie Präzisionswellen und Lagern – die durch Spannungskonzentration entstehen können. Dadurch wird die Rate anormaler Abnutzung der Präzisionsgetriebekomponenten reduziert und dadurch die Gesamtlebensdauer des gesamten Ausrüstungssystems verlängert.

Umfassende Haltbarkeit und Umweltbeständigkeit

1. Das Produkt verfügt über eine werkseitig aufgebrachte Korrosions- und Rostschutz-Oberflächenbehandlung, wodurch es sich gut für typische Werkstattumgebungen eignet, die durch Staub, leichte Luftfeuchtigkeit und geringe Ölverschmutzung gekennzeichnet sind. Darüber hinaus bleibt die Verriegelungsintegrität durch Schwankungen der Umgebungstemperatur unbeeinträchtigt. 1. Die Oberfläche verfügt über eine Rost- und Korrosionsschutzbehandlung und bietet gleichzeitig staubdichte, antioxidative und leicht ölbeständige Eigenschaften. Dies gewährleistet einen stabilen und kontinuierlichen Betrieb sowohl in Standard-Industrieumgebungen als auch unter mäßig feuchten Arbeitsbedingungen.

2. Die Rohstoffe besitzen stabile physikalische und chemische Eigenschaften; Folglich bleibt die Klemmkraft auch bei Schwankungen der Umgebungstemperatur konstant, wodurch Probleme wie Lösen oder Festfressen verhindert werden. Dies gewährleistet langfristig eine stabile und zuverlässige Leistung.

Vorteile bei der Montage und Inbetriebnahme vor Ort

Durch die Installation entfällt die Notwendigkeit thermischer Montageausrüstung und komplexer Werkzeuge, sodass eine einzelne Person den Verriegelungsvorgang selbstständig durchführen kann. Die Verwendung eines standardisierten Verriegelungsdrehmoments minimiert den zeitaufwändigen Prozess wiederholter Einstellungen und senkt dadurch die Arbeitskosten.

1. Für die Montage sind weder Heizgeräte noch komplexe Spezialwerkzeuge erforderlich. Standardbefestigungen reichen aus, um eine sichere Verriegelung zu erreichen. Die axiale Einbaulage ist frei einstellbar und ermöglicht so eine komfortable Ausrichtung und Kalibrierung.

2. Die Verriegelungsbaugruppe vom Typ Z11 nutzt ein standardisiertes Anzugsdrehmoment, sodass das Montagepersonal die Parameter nicht immer wieder feinabstimmen muss. Dies reduziert die Arbeitsstunden, die sowohl für die Erstmontage der Maschine als auch für die anschließende Wartung erforderlich sind, und spart effektiv Arbeitskosten vor Ort.

Kompatibilität unter verschiedenen Arbeitsbedingungen

Dieses Produkt verbindet zwei Hauptanwendungskategorien: Präzisionsgeräte für leichte Lasten und kleine bis mittlere Hochleistungsgetriebesysteme. Es kann direkt installiert werden – ohne dass strukturelle Änderungen am Hauptgerätekörper erforderlich sind – sei es für die Vormontage neuer Maschinen oder die Nachrüstung vorhandener Geräte.

1. Die Verriegelungsbaugruppe vom Typ Z11 ist mit einer breiten Palette leichter Präzisionsmaschinen kompatibel und erfüllt gleichzeitig die Übertragungsanforderungen kleiner bis mittlerer Hochleistungsanwendungen, wodurch sowohl Übertragungspräzision als auch Tragstabilität effektiv ausgeglichen werden.

2. Das Produkt zeichnet sich durch außergewöhnliche Vielseitigkeit aus und ermöglicht die Nachrüstung sowohl neuer als auch alter Geräte, ohne dass der Strukturkörper der Maschine geändert werden muss. Anwender können einfach die Original-Verbindungskomponenten austauschen und das Gerät wieder in Betrieb nehmen. Diese Fähigkeit erfüllt die Anforderungen an Präzisionsgetriebezubehör in zahlreichen Industriezweigen.

Anwendungsbereich

Die Verriegelungsbaugruppe vom Typ Z11 ist in erster Linie als wichtiges Zubehör für Präzisionswerkzeugmaschinen, Druckmaschinen, Textilausrüstung, Servoübertragungssysteme, Präzisionsautomatisierungsgeräte und kleine Drehzahlminderer konzipiert. Es gilt als bevorzugte Verriegelungskomponentenlösung für Präzisionsübertragungsgeräte, die in Umgebungen mit begrenztem Platzangebot eingesetzt werden.

Grundlegende Abmessungen und Parameter der Verriegelungssätze vom Typ Z11
