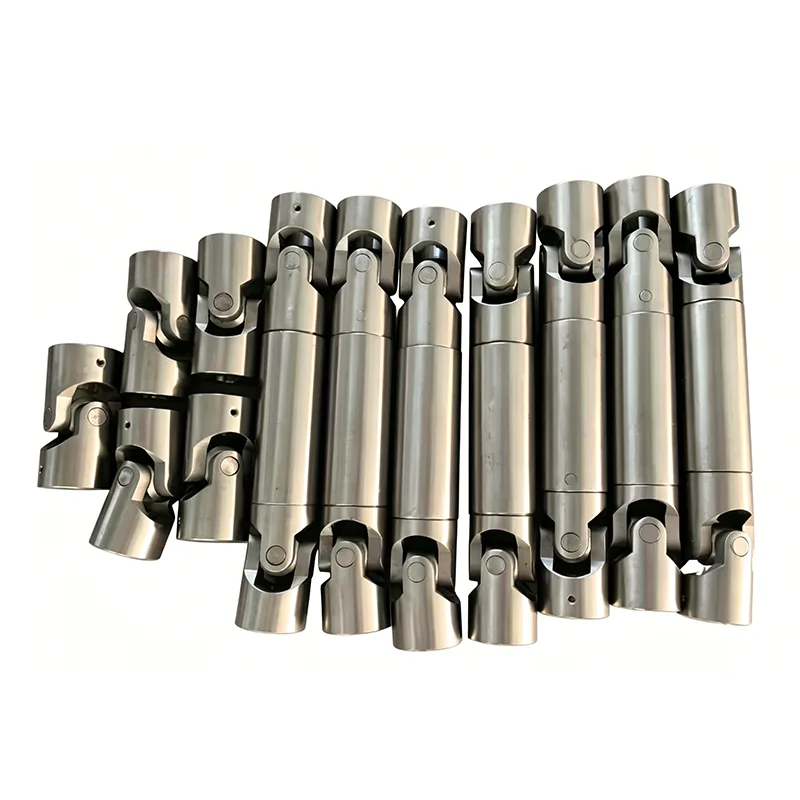

Nicht teleskopisches Universalgelenk

Das nicht teleskopische Universalgelenk ist eine reine Winkelausgleichsübertragungskomponente, die sich von teleskopischen Universalgelenken unterscheidet. Es hat keine axiale Verlängerungsfunktion und wurde speziell zur Lösung der Probleme der Fehlausrichtung zweier Wellen und der nicht koaxialen Übertragung in Geräten entwickelt. Als zentrale Grundkomponente des mechanischen Übertragungssystems basiert dieses Produkt auf einer präzisen Scharnierstruktur, um eine stabile und effiziente Kraftübertragung in Geräten mit festen Installationsabständen zu erreichen, ohne dass eine Einstellung der axialen Verschiebung erforderlich ist.

Unser Werk bietet eine komplette Produktpalette an, die einteilige, zweiteilige und Schnellverschlusskonstruktionen sowie zwei Konfigurationen von Gleitlagern und Nadellagern umfasst, die unterschiedlichen oberen Geschwindigkeitsgrenzen entsprechen. Für den Hochgeschwindigkeitsbetrieb kann er auf eine maximale Drehzahl von 4000 U/min angepasst werden. Gleichzeitig unterstützt es verschiedene hochpräzise Wellenlochanpassungen und ist damit die bevorzugte Getriebekomponente für standardisierte allgemeine Baumaschinen.

1.Geeignet für jede Anwendung im Bereich des allgemeinen Maschinenbaus bis zu einer maximalen Drehzahl von 4000 min⁻¹

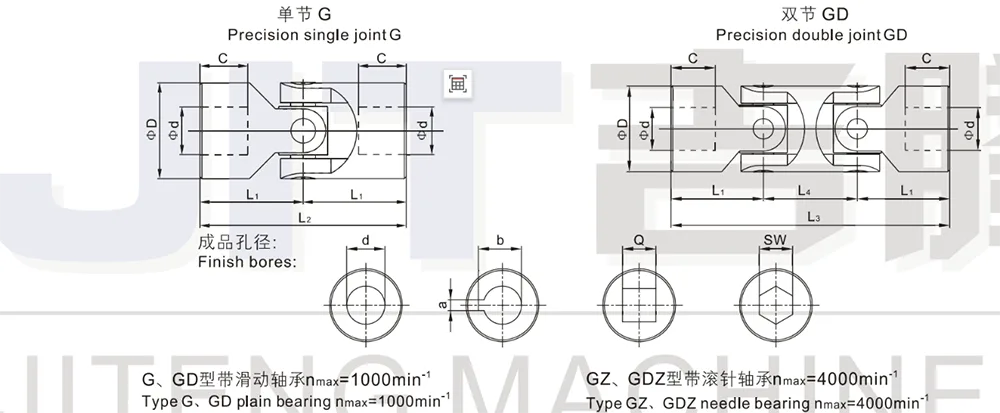

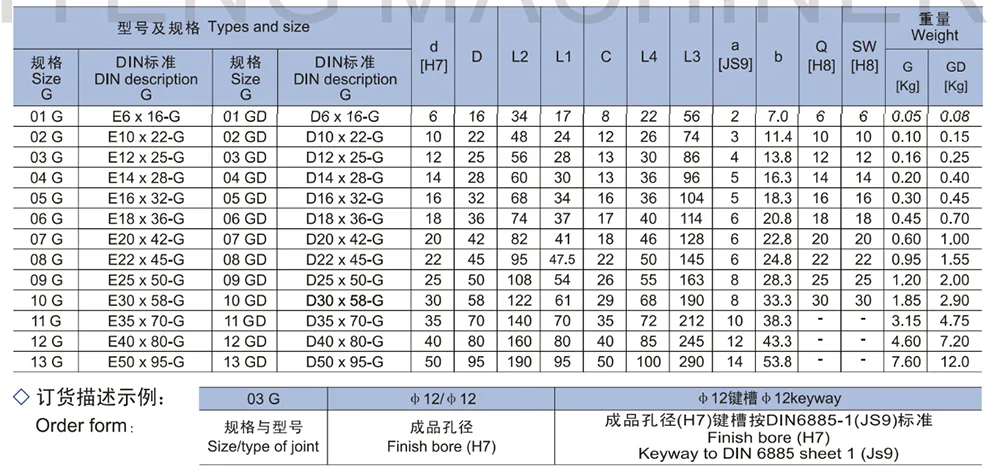

2. Präzisions-Einzelgelenk Typ G Präzisions-Doppelgelenk Typ GD

3. Maximaler Gelenkwinkel 45° für jedes Gelenk

4. Erhältlich mit Fertigbohrung H7 – auf Wunsch mit Passfedernut, Sechskantbohrung oder Vierkantbohrung

5. Typ G GD (Gleitlager) Lager ausgelegt für nmax= 1000 min⁻¹

6. Typ GZ、GDZ (Nadellager) Lager ausgelegt für nmax= 4000 min⁻¹

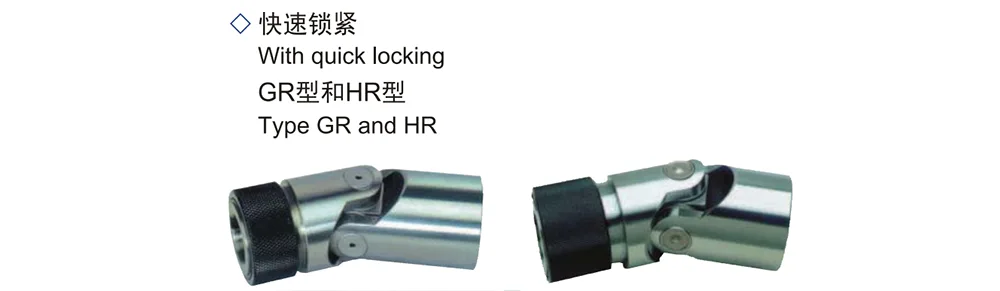

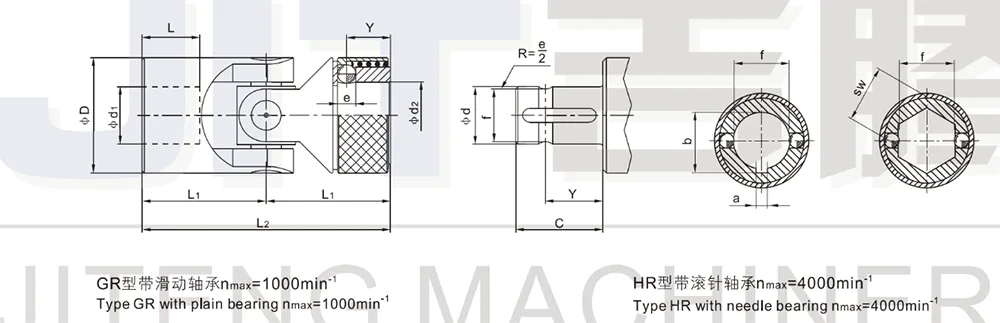

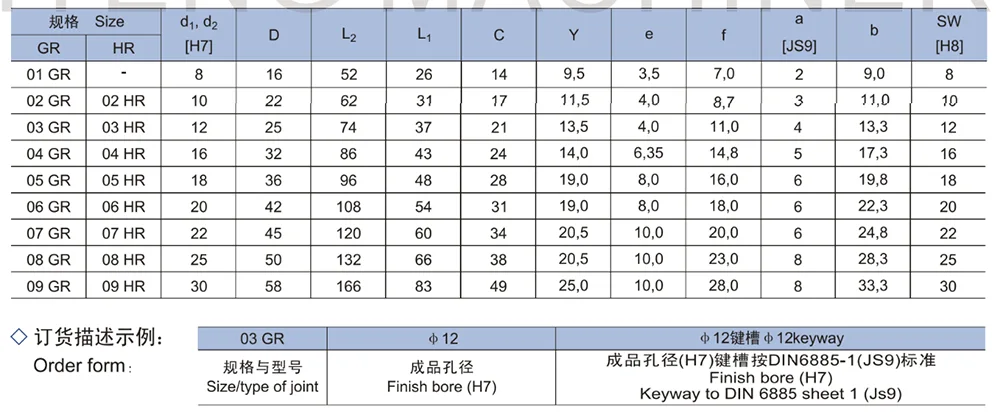

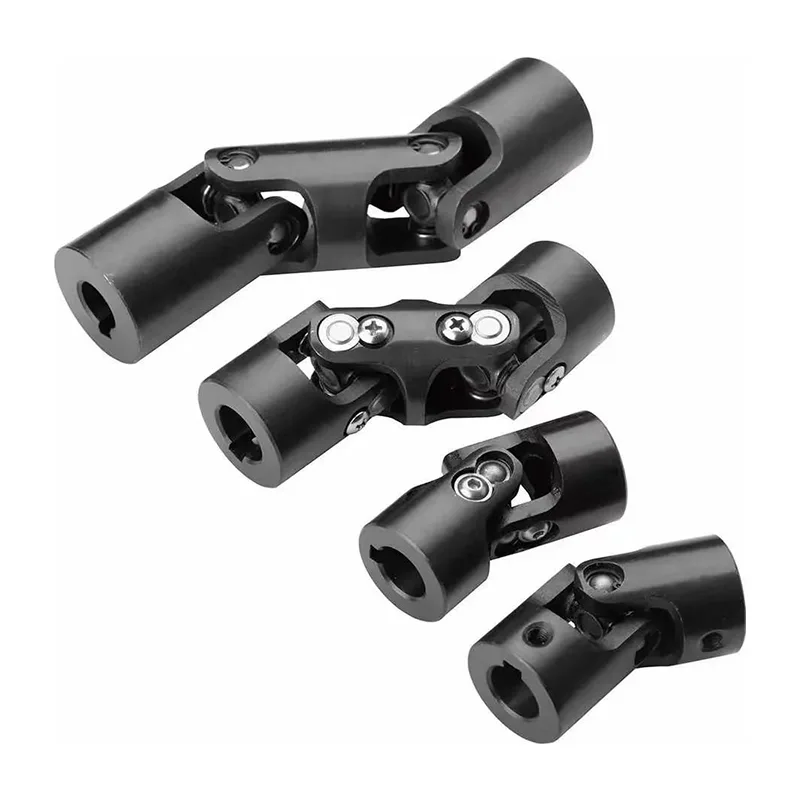

1. Präzisions-Einzelgelenk mit Schnellverriegelung (trennbar)

2. Typ GR mit Gleitlager nmax= 1000 min⁻¹

3. Typ HR mit Nadellager nmax.= 4000 min⁻¹

4. Maximaler Gelenkwinkel 45°

5. Schnellverschluss (d₂) nur mit H7-Bohrung und Passfedernut nach DIN 6885 Bl. 1 - JS9 oder Sechskantbohrung lieferbar

Anwendungsszenario

- Allgemeine Baumaschinenausrüstung: Das nicht teleskopische Universalgelenk kann mit verschiedenen herkömmlichen Baumaschinen-Übertragungssystemen kompatibel sein und arbeitet stabil unter Bedingungen, bei denen der Installationsabstand fest ist und kein axialer Verschiebungsausgleich erforderlich ist.

- Konventionelle Getriebeausrüstung für mittlere und niedrige Drehzahlen: Das Gleitlagermodell eignet sich für Geräte mit mittleren und niedrigen Drehzahlen innerhalb von 1000 U/min, läuft reibungslos, langlebig und ist für den langfristigen kontinuierlichen konventionellen Betrieb geeignet.

- Hochgeschwindigkeits-Präzisionsübertragungsausrüstung: Das Nadellagermodell kann die Anforderungen für einen Hochgeschwindigkeitsbetrieb von 4000 U/min erfüllen und eignet sich für Übertragungsszenarien von Präzisions- und Hochgeschwindigkeitsautomatisierungsgeräten.

- Geräte, die eine schnelle Demontage und Montage erfordern: Die Schnelldemontage-Verriegelungsserie eignet sich für Produktionslinien und unterstützende Geräte, die häufige Wartung und Demontage erfordern, wodurch die Wartungseffizienz effektiv verbessert wird.

FAQ

F1: Kann das feste Universalgelenk axiale Verschiebungen ausgleichen?

A1: Das nicht teleskopische Universalgelenk ist eine nicht ausziehbare feste Struktur. Es unterstützt nur die Kompensation von Winkelabweichungen und hat keine axiale Verlängerungsfunktion. Sie gilt nur für Arbeitsbedingungen, bei denen der Achsabstand des Geräts fest ist und es keine axiale Bewegung gibt.

F2: Wie wählt man den Typ der Gleitlager und Nadellager aus?

A2: Für Anwendungen mit mittlerer und niedriger Drehzahl und normalen Lastbedingungen innerhalb von 1000 U/min wählen Sie die Gleitlagertypen G, GD und GR; Für Hochgeschwindigkeitsübertragungsszenarien im Bereich von 1000 - 4000 U/min wählen Sie vorzugsweise die Nadellagertypen GZ, GDZ und HR.

F3: Unterstützt das Schnellverschluss-Universalgelenk die individuelle Anpassung jedes Lochtyps?

A3: Nicht standardmäßige Anpassungen werden nicht unterstützt. Die Schnellverschlussstruktur ist nur mit H7-Standardlöchern, DIN-Standard-Flachschlüsselschlitzen oder Sechskantlöchern kompatibel und gewährleistet so Verriegelungsgenauigkeit und strukturelle Stabilität.

F4: Wie können wir anhand ihrer Anwendungsszenarien zwischen Eingelenk- und Doppelgelenk-Universalgelenken unterscheiden?

A4: Das Einzelgelenk-Design ist kompakt und für Bedingungen mit kleinem Winkelversatz geeignet; Das Doppelgelenk kann größere Gesamtwinkelabweichungen aufnehmen und eignet sich für komplexe Raumübertragungsanordnungen.
