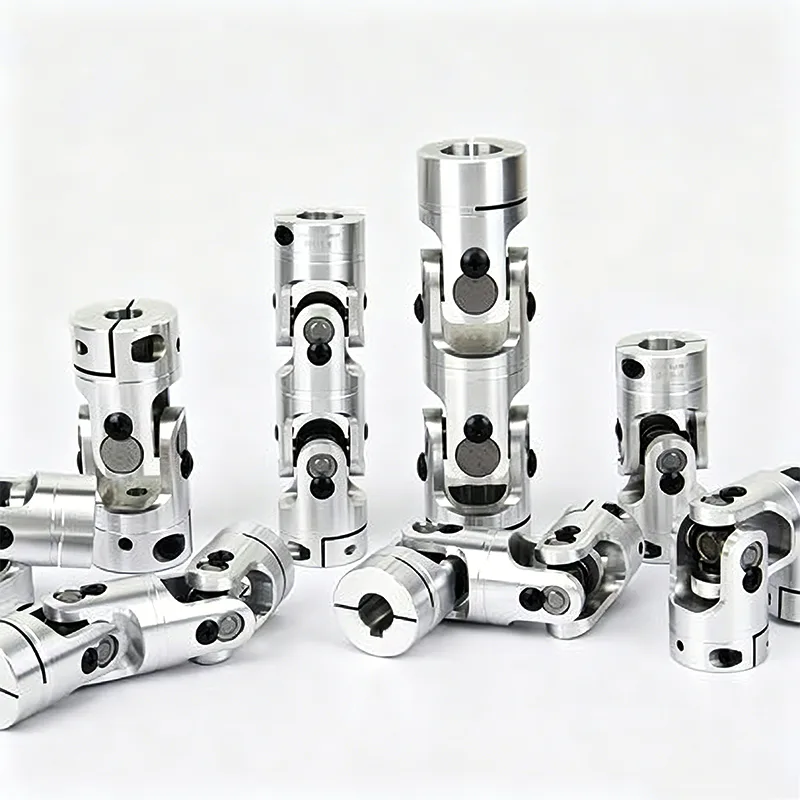

Teleskop-Universalgelenk

Das Teleskop-Universalgelenk ist eine verbesserte multifunktionale Übertragungskomponente, die auf dem traditionellen Universalgelenk basiert. Im Gegensatz zum gewöhnlichen Universalgelenk mit fester Bauart, das nur Winkel ausgleichen kann, kann diese Komponente eine Vielzahl von Problemen in Industrieanlagen lösen, die durch Installationsfehler, Rahmenverformungen und Laufvibrationen verursacht werden, wie z. B. Änderungen der Wellenabstände, Achsversatz und Getriebeblockaden.

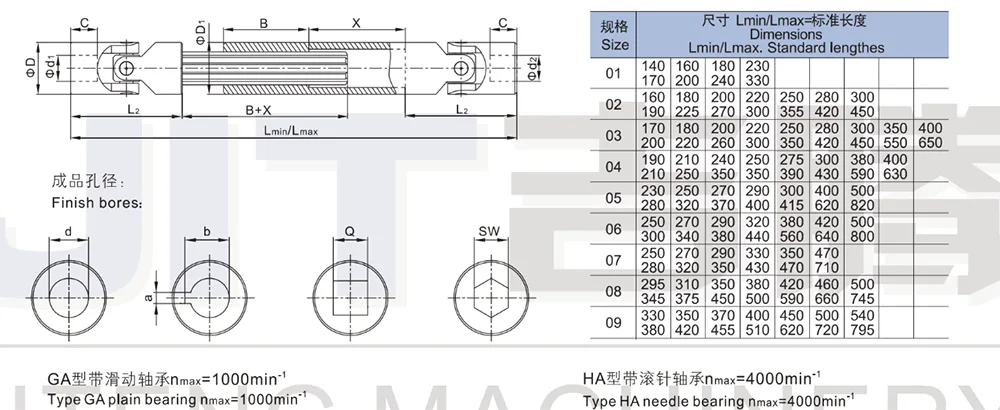

1.Präzisions-Doppelgelenk – ausziehbar, maximaler Gelenkwinkel 45 für jedes Gelenk

2. Überbrückung größerer Schachtabstände

3.Typ GA (Gleitlager) nmax.=1000min⁻¹

4. Typ HA (Nadellager) nmax.=4000min⁻¹

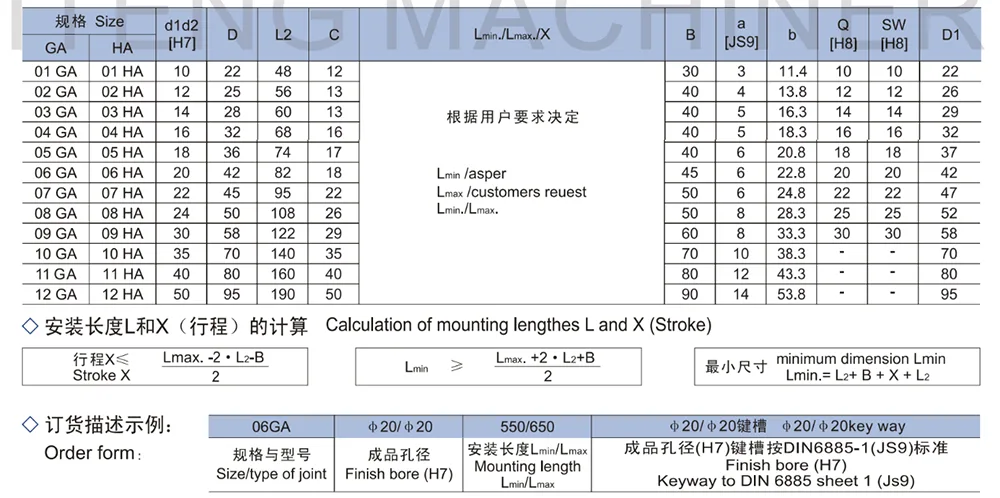

5. Erhältlich mit Fertigbohrung H7 – auf Wunsch mit Passfedernut, Sechskantbohrung oder Vierkantbohrung

Kernstrukturdesign

Das Teleskop-Universalgelenk verfügt über eine integrierte Verbundstruktur, die den Teleskop-Gleitmechanismus mit dem Universal-Übertragungsmechanismus kombiniert. Die Struktur ist kompakt, die Passform ist präzise und es ist äußerst langlebig.

1. Integrierter verschiebbarer Teleskopmechanismus

Im Inneren ist eine exklusive verschiebbare Teleskopkomponente eingebaut, die auf präzises Zusammenwirken angewiesen ist, um ein freies axiales Gleiten zu erreichen. Es kann die effektive Länge automatisch an den tatsächlichen Abstand der Ausrüstung anpassen, ohne dass eine zusätzliche Demontage und Anpassung erforderlich ist, und eignet sich für Installationsszenarien mit variablen Abständen.

2. Universelle Lenkgetriebestruktur

Es behält den großen Lenkwinkelvorteil des herkömmlichen Universalgelenks bei und unterstützt eine zweiachsige Winkelversatzübertragung. Es durchbricht die Einschränkungen der Koaxialität und kleiner Winkel und erfüllt die Kraftübertragungsanforderungen komplexer räumlicher Anordnungen.

3. Integriertes Integrationsdesign

Die Teleskop- und Universalfunktionen sind in einem integriert, ohne zusätzliches externes Zubehör. Die Gesamtstruktur ist einfach und kompakt, mit direkter Übertragungsreaktion, wodurch Probleme wie Lockerung der geteilten Struktur, übermäßige Lücken und Übertragungsverzögerung effektiv vermieden werden.

Funktionsprinzip

1. Axiales Expansions- und Kontraktionskompensationsprinzip

Während des Betriebs dehnt es sich durch die eingebaute Gleitstruktur frei aus und zusammen und gleicht automatisch die axiale Verschiebung aus, die durch Start-Stopp der Ausrüstung, Laständerungen und Zahnstangenverformung verursacht wird, wodurch Probleme wie Blockieren, Ziehen und Spannungsaufbau des Wellensystems vermieden werden.

2. Prinzip der Großwinkel-Universalübertragung

Durch die Nutzung der Eigenschaften der Universalscharnierstruktur bleibt die synchrone Drehung auch dann erhalten, wenn die beiden Wellen eine große Winkelabweichung, Nichtparallelität und Nichtkoaxialität aufweisen. Es überträgt das Nenndrehmoment stabil.

3. Dynamische adaptive Gleichgewichtsübertragung

Längenausgleich und Winkelübertragung erfolgen gleichzeitig. Es passt sich in Echtzeit an die dynamischen Änderungen der Anlagenbedingungen an. Unabhängig davon, ob es sich um eine Installationsabweichung oder eine Laufverschiebung handelt, kann es automatisch kompatibel sein und jederzeit eine stabile Leistungsabgabe erzielen.

Anwendungsszenario

Das Teleskop-Universalgelenk eignet sich mit seinen einzigartigen Vorteilen der doppelten Kompensation, der hohen Anpassungsfähigkeit und der dynamischen Selbstanpassung für verschiedene industrielle Übertragungsszenarien mit Verschiebungen und Winkelabweichungen.

- Übertragungssystem für Baumaschinen: Passt sich an verschiedene Kraftübertragungsstrukturen technischer Geräte an und bewältigt komplexe Verschiebungsbedingungen, die durch Vibrationen, Verformungen und Winkeländerungen des Gerätebetriebs verursacht werden.

- Förder- und Montagelinienausrüstung: Wird für Förderbänder und automatisierte Montagelinien verwendet und eignet sich für stabile Übertragungsanforderungen von Geräten mit langfristigem Dauerbetrieb, leichter Verformung und geringfügigen Abstandsänderungen.

- Allgemeine Maschinen und Schwermaschinen: Passt sich an herkömmliche Schwermaschinen wie Metallurgie, Bergbau und chemische Industrie an und ist mit komplexen Arbeitsbedingungen mit Staub, Vibrationen und erheblichen Lastschwankungen kompatibel.

- Nicht standardmäßige kundenspezifische Geräte: Für nicht standardmäßige Geräte mit variablem Installationsabstand, schwieriger Wellenausrichtung und häufigen Demontage- und Debugging-Anforderungen übertrifft seine Anpassungsfähigkeit die herkömmlicher fester Getriebekomponenten bei weitem.

FAQ

F1: Was ist der grundlegende Unterschied zwischen einem Teleskop-Universalgelenk und einem gewöhnlichen Universalgelenk?

A1: Gewöhnliche Universalgelenke unterstützen nur den Ausgleich von Winkelabweichungen und können keine axiale Verschiebung aufnehmen. Teleskop-Universalgelenke hingegen verfügen sowohl über eine axiale Dehnungskompensation als auch über große Winkelauslenkungsmöglichkeiten und können gleichzeitig Winkelabweichungen, Abstandsänderungen und Rundlaufabweichungen ausgleichen, wodurch sie besser für dynamische Bedingungen geeignet sind.

- Q2: Beim Betrieb des Gerätes kommt es zu einer axialen Bewegung. Ist dieses Produkt für eine solche Verwendung geeignet?

A2: Dieses Produkt ist speziell für axiale Verschiebungen und dynamische Abstandsänderungen konzipiert. Es kann sich automatisch ausdehnen und zusammenziehen, um die Verschiebung auszugleichen, wodurch das Wellensystem und die Lager effektiv geschützt werden und verhindert wird, dass die Ausrüstung durch übermäßiges Ziehen beschädigt wird.

- F3: Kann es verwendet werden, wenn der Installationsabstand nicht festgelegt ist und die Ausrüstung häufig zerlegt, debuggt und angepasst werden muss?

A3: Es verfügt über eine automatische Erweiterungs- und Anpassungsfunktion. Eine präzise Abstandsmontage ist nicht erforderlich. Der Demontage- und Debugging-Prozess ist bequem und reduziert die Schwierigkeiten bei der Gerätemontage und späteren Wartung erheblich.

- F4: Beeinflusst die Teleskopstruktur die Übertragungsgenauigkeit und Drehmomentstabilität?

A4: Die Produkte unserer Fabrik verfügen über eine präzise Gleitgelenkstruktur. Es gibt keine Lücke in der Übertragung. Der Teleskopvorgang verläuft reibungslos und gleichmäßig, ohne Drehmomentverlust oder Übertragungsverzögerung. Der gesamte Prozess gewährleistet eine stabile Kraftübertragung.
